Идеальный помощник для измерений сигналов цифрового кабельного телевидения

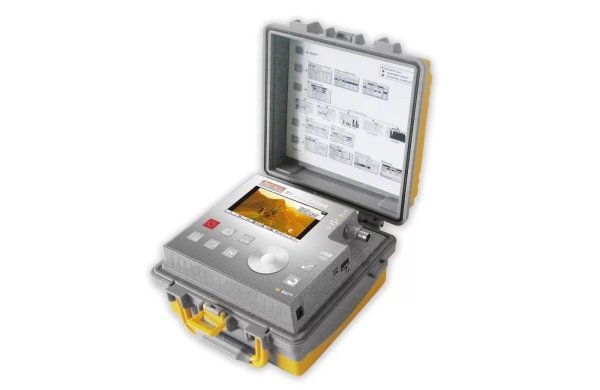

С помощью всего 5 кнопок на передней панели обеспечивается прямой доступ ко всем измерениям. Кроме того, на верхней крышке имеется памятка с информацией обо всех функциях и меню. Новый прочный и жёсткий корпус разработан специально для длительного использования в полевых условиях, он защищает чувствительные к повреждениям детали прибора.
Прибор 7807 обеспечивает все измерения по стандартам DVB-С/MCNS (модуляция J.83A и J.83В). Позволяет измерять коэффициент битовых ошибок (BER), интенсивность ошибок модуляции (MER), и утерянные пакеты данных.
Модель 7807 имеет яркий ЖК-дисплей (LCD-TFT) для вывода результатов измерений и для отображения незакодированных (*) ТВ программ (MPEG-2 и MPEG-4).
Прибор 7807 включает в себя анализатор спектра, отображает квадратурную диаграмму для модуляции QAM.
В приборе 7807 имеется два порта USB- интерфейса, которые используются для бесплатного обновления и прошивки встроенных. Они могут также использоваться для передачи данных на персональный компьютер в целях подготовки отчетов измерений.
| Технические характеристики |
SEFRAM 7807
|
| Частота |
|
| Диапазон |
45-865 МГц
|
| Разрешение |
50 кГц
|
|
Измерения уровня |
|
|
Динамический диапазон |
20-120 дБмкВ
|
|
Единицы измерений |
дБмкВ, дБмВ, дБм, В |
| Погрешность |
±2 дБ +/- 0,05 дБ/°C
|
| Разрешение |
0,1 дБ
|
|
Измерительный фильтр |
300 кГц
|
| Стандарты |
B, G, D, K, I, L, M, N, FM, DVB-T/H |
|
Цифровые измерения |
DVB-С и MCNS
|
|
Коэффициент битовых ошибок (BER) |
CBER (до коррекции), UNC/PER (утерянные пакеты) |
| Интенсивность ошибок модуляции (MER) |
20-40 дБ
|
|
Символьная скорость |
DVB-C: 1 - 7.224 млн.выборок /сек; MCNS: 1 - 5.563 млн.выборок /сек |
| Стандарты |
UIT-J.83 A и B
|
|
Анализ спектра |
|
|
Частота развёртки |
150 мс типовое значение, 400 точек
|
| Фильтр |
1 МГц
|
| Аттенюатор |
Автоматический (от 0 до 60 дБ с шагом 10 дБ) |
|
Динамический диапазон (отображение) |
60 дБ (10 дБ/деление)
|
| Диапазон |
0, 5, 10, 20, 50, 100, 200, 500 МГц и полный диапазон
|
|
Карта измерений |
|
| Ёмкость |
Прокручивание 50 программ (макс.)
|
| Отображение |
Текстовый
|
|
Квадратурная диаграмма |
|
| Отображение |
Графическое отображение, 16-32-64-128-256 в DVB-C и 64-256 в MCNS |
| Память |
|
| Программы |
Частотные карты, измерения, спектр, квадратурные диаграммы
|
| Ёмкость |
1000 файлов максимум |
| Вход / Выход |
|
| Интерфейс |
USB A и USB mini B
|
|
Вход источника питания |
15 В постоянного тока, 1 А, разъем 5.5 мм
|
|
Внешнее напряжение |
|
| Напряжение |
5/13/18/24, 500 мА максимум (300 мА макс для напряжения 24 В)
|
|
ВЧ вход |
|
| Разъём |
75 Ом (разъем BNC или F типа с переходником), |
|
Максимальное входное напряжение |
80 В постоянного тока, 80 В среднеквадратичное значение / 50 Гц |
|
Аудио и видео декодирование |
|
| Аудио |
Цифровой ТВ звук: AAC, HE-AAC, Dolby Digital, Dolby Digital Plus
|
| Видео |
Цифровые ТВ программы: MPEG2, MPEG4 576i, 720p, 1080i (незакодированные)
|
|
Общие характеристики |
|
| Дисплей |
Цветной ЖК-дисплей (TFT), 4.3” (16:9), с подсветкой
|
|
Источник питания |
Сетевой адаптер ~100 – 240 В, 15В пост.тока, 1А максимум
|
|
Батареи (несъемные) |
ионно-литиевая батарея, 10.8 В / 2.25 А·ч, (200 циклов зарядки/разрядки) |
|
Автономная работа |
2 часа 15 минут с изображением HD TV и удаленным питанием
|
|
Время зарядки |
Полная зарядка 2ч.15мин. (с выключенным прибором)
|
|
Рабочая температура |
От -5°C до 45°C |
|
Температура хранения |
От -10°C до 60°C
|
|
Электромагнитная совместимость и безопасность |
Стандарты EN-61010-1, EN61326-A1 и A2, EN55022 (B) |
| Размеры |
200 x 190 x 100 мм
|
| Вес |
1,5 кг
|
Комплект поставки: сетевой адаптер зарядки, руководство по эксплуатации (CD-ROM),
переходник F/BNC и F/F, ремень для переноски
Дополнительные принадлежности
Переходник для автомобильного прикуривателя: P/N 978361000
Переходник F/F: P/N 213200015
