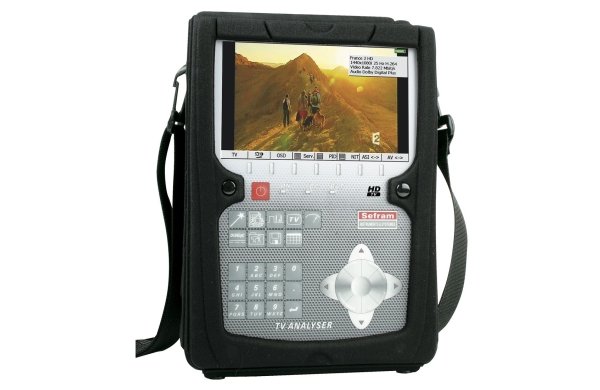

Измеритель телевизионных сигналов Sefram 7862HDT2

Артикул: 1-345912

  • Панорамный 18-ти сантиметровый цветной ЖК-дисплей
  • Вес 2,1 кг
  • Приём открытых эфирных программ наземного цифрового, кабельного и спутникового вещания
  • Приём и отображение программ телевидения высокой четкости, HDTV
  • Измерения сигналов цифровых форматов DVB-T/H, DVB-C, DVB-S и DVB-S2, DVB-T2
  • Измерения сигналов цифровых форматов MPEG-2 и MPEG-4
  • Скоростной спектральный анализ


Прибор SEFRAM 7862HDT2 существенно экономит время при настройке антенн благодаря быстродействию, технологиями NIT, Cell-ID, переходным характеристикам, режиму checksat (поиск спутников) и автонастройке.



При весе всего лишь 2,1 кг, прибор идеально подходит для всех измерений в полевых условиях. Его компактность обеспечивает надежность и удобство в эксплуатации.



Прибор SEFRAM 7862HDT2 выполняет все необходимые измерения DVB-T, DVB-T2, DVB-H (COFDM); MPEG2 и MPEG4, DVB-S и DVB-S2 (QPSK/8PSK), DVB-C. Панорамный дисплей отображает все параметры выбранного канала.



Считывать данные измерений с панорамного 7-дюймового ЖК-дисплея (16:9) значительно удобнее, чем с любого другого аналогичного прибора.



Особенности:







  • Панорамный 18-ти сантиметровый цветной ЖК-дисплей
  •  Вес 2,1 кг
  • Приём открытых эфирных программ наземного цифрового, кабельного и спутникового вещания
  • Приём и отображение программ телевидения высокой четкости, HDTV
  • Измерения сигналов цифровых форматов DVB-T/H, DVB-C, DVB-S и DVB-S2, DVB-T2
  • Измерения сигналов цифровых форматов MPEG-2 и MPEG-4
  • Скоростной спектральный анализ
  • Контрольный режим спутника по таблице NIT (спутниковое разрешение)
  • Измерение эхо-сигналов в реальном времени с изменением масштаба
  • Диаграмма созвездий с изменением масштаба
  • Очень высокая чувствительность в диапазоне наземного вещания
  • Сохранение в памяти и экспорт/импорт данных с USB-картой памяти
  • Батарея с временем зарядки 1 час и временем автономной работы 4 часа
  • Жёсткий футляр для переноски
  • Водозащитная передняя панель с сенсорными кнопками
  • ПО для создания отчётов на внешнем компьютере


Технические характеристики:





Технические

характеристики

Спутниковый диапазон

Наземный диапазон

Частота

Диапазон

45-865 МГц

950-2150 МГц

Разрешение

измерение 25 кГц, отображение 1 кГц

измерение 25 кГц, отображение 1кГц

Измерения уровня

Динамический диапазон

20-120 дБмкВ

30-110 дБмкВ

Минимальный уровень шума

5 дБмкВ типовое значение



Единицы измерений

дБмкВ, дБмВ, дБм, В

дБмкВ, дБмВ, дБм, В

Погрешность

±2дБ +/- 0,05дБ/°C

±3дБ +/- 0,05дБ/°C

Разрешающая способность

0,1дБ

0,1дБ

Фильтры

Автоматические в соответствии с выбранным стандартом 100 - 300 кГц

1МГц

Вход

Разъемы F или BNC 75 Ом

Разъемы F или BNC 75 Ом

Максимальное допустимое напряжение

80 В пост.тока,

80 В среднекв/50Гц

80 В пост.тока,

80 В среднекв/50Гц

Стандарты

B, G, D, K, I, L, M, N, FM, несущая, QAM, C-OFDM

PAL, SECAM, NTSC, DVB-S, DVB-S2, DSS

Измерения

V, C/N, V/A1, V/A2

в соответствии с выбранным стандартом

RF, C/N

Скоростной спектральный анализ

Сверхскоростной режим

100 мс типовое значение (10 раз/с)

100 мс типовое значение (10 раз/с)

Фильтры

автоматические в соответствии с выбранным диапазоном (100, 300, 1000 кГц)

1МГц

Аттенюатор

автоматический в соответствии с выбранной частотой (от 0 до 60 дБ, с шагом 5 дБ)

автоматический (от 0 до 60 дБ, с шагом 5 дБ)

Динамика (дисплей)

60 дБ (10 дБ/деление), 30 дБ (5дБ/деление)

60 дБ (10 дБ/ деление), 30 дБ (5дБ/ деление)

Диапазон

10 МГц до полного диапазона в 1, 2, 5 шагов

10 МГц до полного диапазона в 1, 2, 5 шагов

Карта измерений

Ёмкость

прокрутка 12 программ

Дисплей

графический или текстовый







Технические

характеристики

Спутниковый диапазон

Наземный диапазон

Режим контроля спутника



-

быстрый поиск спутника, простая или двойная система шумопонижения



-

30 спутников типовое значение, с загруженной базой данных по Европе



-

4 канала на спутник, может настраиваться пользователем

Память

Сохранение

внутренняя энергонезависимая память,

USB-карта (поставляется дополнительно)

Данные

расположение, данные измерений

(уровень, BER/MER, карта частот, спектр...)

Ёмкость

320 K (1000 файлов или папок максимум)

Вспомогательные входы и выходы

Интерфейсы

2 x USB (A и мини B), Ethernet 10baseT

Блок питания

jack 3,5мм, 15 В максимум, 6 A максимум

Аудио / Видео

Вход/Выход аудио и видео

Дистанционное питание и управление

Напряжение

5/13/18 В, 500 мА максимум

13/18 В, 500 мА максимум

DiSEqC

-

DiSEqC 1.2

Mini DiSEqC

-

22 кГц, MiniDiSEqC, ToneBurst

SatCR

-

DiSEqC protocol extension, control of 8 slots max.

Цифровые измерения DVB-T/H DVB-T2 DVB-C DVB-S DVB-S2

Битовый коэффициент ошибок (BER)

CBER (до алгоритма Витерби), VBER (после алгоритма Витерби),

UNC (потерянные пакеты)

LDPC, BCH, FER

(frame error)

BER (до алгоритма Рида-Соломона)

UNC (потерянные пакеты)

CBER, VBER, UNC

LDPC, BCH, PER

Коэффициент ошибок модуляции (MER)

5-35дБ

5 - 35dB

20-40дБ

0-20дБ

Скорость передачи символов

-

-

5-7 Мс/с

DVB-S:1-45 Мс/с DVB-S2: 1-36 Мс/с

8PSK: 1-31 Мс/с

Ширина полосы

5МГц, 6МГц, 7 МГц, 8 МГц

5МГц, 6МГц, 7 МГц, 8 МГц

-

-

Режим

-

SISO, MISO, single and multi PLP

-

-

Созвездие

QPSK, 16 and 64QAM, auto

QPSK, 16, 64 and 256QAM auto

16, 32, 64, 128 and 256QAM

QPSK and 8PSK

Кодовая скорость

1/2, 2/3, 3/4, 5/6, 7/8 (auto)

1/2, 3/5, 2/3, 3/4, 4/5, 5/6 (auto)

-

QPSK DVB/S: 1/2, 2/3, 3/4, 5/6, 6/7, 7/8 (auto)

QPSK DVB-S2: 2/5, 1/2, 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (auto)

8PSK DVB-S2: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (auto)

Защитный интервал

Автом. / ручн.

Автоматический

-

-

Обращённый спектр

Ручной

Автоматический

-

-

Стандарт

EN 300-744

ETS 302-755

ITU J83 - Приложения А и В

EN 300-421

EN 302-307

Стандарт NICAM

Частота

45-865 МГц

-

Стандарт

B, G, D, K, I, L

-

Измерения уровня

да

-

Эхо-сигналы/импульсная характеристика

Динамический диапазон

30 дБ, 67км (на 8k)

50 dB, -75km +75km (in 8k)

-

-

Единицы измерений

мкс, км, мили

мкс, км, мили

-

-

ТВ изображение и звук

Аналоговые программы

да

-

Цифровые программы

(открытого вещания)

SD (стандартное разрешение) и

HD (высокой четкости)

SD (стандартное разрешение) и

HD (высокой четкости)

Звук

аналоговый, MPEG-1, MPEG-2, AAC, HE AAC, Dolby® Digital, Dolby® Digital Plus

Цифровые программы (*)

да

да











Технические

характеристики

Спутниковый диапазон

Наземный диапазон

Общие технические характеристики

Дисплей

Тонкоплёночный ЖК-дисплей, 18 см, соотношение сторон 16/9, с подсветкой, 800x480 точек (W-VGA)

Электропитание

адаптер питания 110/230 В переменного тока, jjack 3,5 мм, 15 В, 5 A

Батарея

LiOn- батарея 70 Вт

Автономная работа

3 часа (типовое значение)

Встроенное зарядное устройство

Время зарядки 1 час до ёмкости 80%

Рабочая температура

от 0°C до 40°C

Температура хранения

от -10°C до 60°C

Стандарты электромагнитной совместимости

и безопасности

EN 55022-A2 / EN 61326-1 / EN 61010-1

Размеры

210 x 90 x 297 мм

Вес

2,1 кг (включая батарею и сумку)











В комплект поставки входит:







  • Адаптер сетевого питания (90-245 В, европейская вилка);
  • Руководство по эксплуатации, адаптер F/F или F/BNC.







Принадлежности, поставляемые дополнительно:







  • Адаптер Wifi: номер по каталогу 978651000;
  • Сумка для принадлежностей: номер по каталогу 978656500;
  • Набор TR7836: набор с программным продуктом TR7836 (CD-ROM) и кабель USB;
  • Адаптер для прикуривателя в автомобиле: номер по каталогу 978361000;
  • Адаптер BNC/TV: номер по каталогу 213200010;
  • Программное обеспечение TR7836 является общим для всех измерителей ТВ-сигналов компании SEFRAM;
