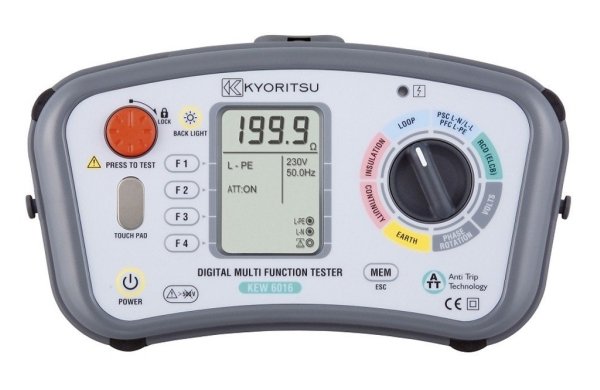

KEW6016- самый простой в использовании многофункциональный измеритель с технологией «Без срабатывания УЗО», сочетающий в себе функции 10 приборов: Прозвонка цепи; Сопротивление изоляции; Ток КЗ Петли; ОТКЗ (L-N/L-L); УЗО; ОТКЗ (L-PE); Напряжение; Частота; Чередование фаз; Сопротивление заземления.
Особенности
- Прозвонка цепи: 20/200/2000 Ом (автоматически), 6В, 200mA DC
- Измерение сопротивления изоляции : 250/500/1000 В DC
- Напряжение разомкнутого контура: 250/500/1000 В +20% -0%
- Диапазон измерения: 20/200/2000 МОм
- RCD измерение
- Диапазон токов срабатывания: ×1/2:10,30,100,300,500,1000 мА
- УЗО: ×1:10,30,100,300,500,1000 мА, ×5:10,30,100 мА
- Макс. время срабатывания: ×1/2,×1:2000 мс, ×5:200 мс, быстрое откл. 50 мс
- Измерение тока короткого замыкания номинальное напряжение: 230В АС ±10% (50 Гц)
- Диапазон измерения: 2000А, 20кА
Комплектация измерителя KEW6011A
- Измеритель KEW 6016
- Руководство по эксплуатации
Прозвонка цепи
- Напряжение разомкнутой цепи: 5В ± 20%
- Ток короткого замыкания: Более 200 мА
- Диапазон: 20/ 200/ 2000 Ом
- Погрешность: 0 ~ 0,19 Ом: ± 0,1Ом; 0,2 ~ 2000 Ом: ± (2% показаний + 8 ед.мл.р.)
Измерение сопротивления изоляции
- Напряжение разомкнутой цепи: 250 В + 25% - 0%; 500 В + 25% - 0%; 1000 В + 20% - 0%
- Номинальный ток: 1 мА и более при 250 кОм; 1 мА и более при 500 кОм; 1 мА и более при 1 МОм
- Диапазон измерения: 20/200 МОм
- Предел допускаемой основной погрешности: 0 ~ 19,99 Ом: ± (2% показаний + 6 ед.мл.р.); 20 ~ 200 Ом: ± (5% показаний + 6 ед.мл.р.); 0 ~ 199,9 Ом: ± (2% показаний + 6 ед.мл.р.); 200 ~ 200 0Ом: ± (5% показаний + 6 ед.мл.р.)
Измерение контурного сопротивления
- Функция: L-PE; L-PE (Без срабатывания УЗО); L-N / L-L
- Номинальное напряжение: 100 ~ 260В 50/ 60 Гц; 100 ~ 260В 50/ 60 Гц; 100 ~ 500В 50/ 60 Гц; L-N: 100 ~ 300В; L-N: 300 ~ 500В
- Номинальный испытательный ток при внешнем контуре 0 Ом: Значение/ Продолжительность (при 230 В); 20 Ом: 6А/ 20мс 200 Ом: 2А/ 20мс 2000 Ом: 15мА/ 500мс; L-N: 6А/ 60мс N-PE: 10мА/ около 5с; 20 Ом: 6А/ 20мс
- Диапазон: 20/ 200/ 2000 Ом
- Предел допускаемой основной погрешности: 230В+10%-15%: ±(3% показаний + 4 ед.мл.р.) Для всех остальных значений напряжения : ±(3% показаний + 8 ед.мл.р.); 230В+10%-15%: ±(3% показаний +6 ед.мл.р.) Для всех остальных значений напряжения : ±(3% показаний + 8 ед.мл.р.); 230В+10%-15%: ±(3% показаний + 4 ед.мл.р.) Для всех остальных значений напряжения : ±(3% показаний + 8 ед.мл.р.)
RCD измерение
- Функция: Х ½; Х 1; Х 5
- Номинальный ток: 10/30/100/300/500/1000мА; 10/30/100/300/500/1000мА; 10/30/100 мА; 10/30/100/300/500мА; 10/30/100/300/500/1000мА
- Диапазон: 200 мс
- Погрешность: -8%~-2% / -10%~0% / ±(1% показаний + 3 ед.мл.р.); -2%~+8% / 0%~+10% / ±(1% показаний + 3 ед.мл.р.); -2%~+8% / 0%~+10% / ±(1% показаний + 3 ед.мл.р.); ±4% / ±10% / ±(1% показаний + 3 ед.мл.р.); +5% ~ +15% показаний ± 8 ед.мл.р.
Измерение тока короткого замыкания
- Функция: ОТКЗ (L-N/ L-L); ОТКЗ (L-PE); ОТКЗ (L-PE) (Без срабатывания УЗО)
- Номинальное напряжение: 100 ~ 500В 50/ 60 Гц; 100 ~ 260В 50/ 60 Гц
- Номинальный испытательный ток при внешнем контуре 0 Ом: Значение/ Продолжительность (при 230 В); 6А/ 20мс; 6А/ 20мс 2А/ 20мс 15мА/ 500мс; L-N: 6А/ 60мс N-PE: 10мА/ около 5с
- Диапазон: 2000А/ 20кА
- Предел допускаемой основной погрешности: погрешность ОТКЗ (L-N/ L-L) / ОТКЗ (L-PE) можно вычислить из тех. характеристик измеренного полного контурного сопротивления и тех. характеристик полученного значения напряжения
Сопротивление заземления
- Тестирование сопротивления заземления в 3-проводной сети: 100 Ом > Вспомогательное сопротивление заземления
- Диапазон измерений: 20/ 200/ 2000 Ом
- Предел допускаемой основной погрешности: 20 Ом: ± (3% показаний + 0,1 Ом); 200/ 2000 Ом ± (3% показаний + 3 ед.мл.р.)
Общие данные
- Источник питания: LR х 8
- Габаритные размеры: 136х235х114 мм
- Масса: 1350 г
