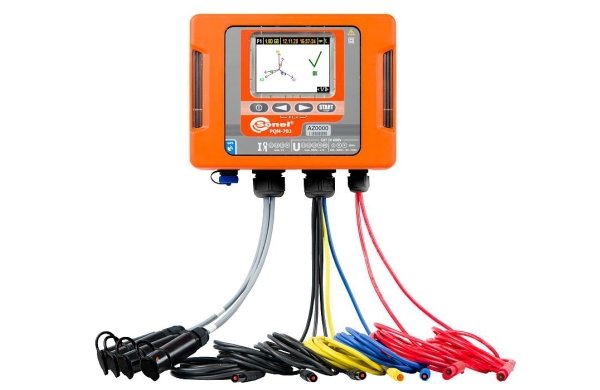

Анализатор параметров качества электрической энергии Sonel PQM-703

• полное соответствие классу А;
• регистрации переходных процессов (частота 10 МГц). Регистрация управляющих сигналов сети (длительность от 650 нс);
• GPS модуль для синхронизации времени;
• GSM модуль для обмена данными (настройки, управление, считывание данных);
• степень защиты корпуса IP65;
• автоматическое формирование протоколов регистрации.

• напряжения постоянного и переменного тока L1, L2, L3, N, PE (пять измерительных входов). Минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения;
• силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А АС, отличаются максимальным диаметром обхвата), клещи C-4 (1000 A AC) и клещи C-6 (10 A AC), C-7 (100 А AC).
• коэффициента пиковых значений напряжения и тока;
• частоты от 40 Гц до 70 Гц;
• мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S);
• энергии: активной (E_P), реактивной (E_Q), полной (E_S);
• коэффициента мощности cosφ, tgφ;
• коэффициента гармонических потерь (К-фактор);
• до 50-й гармоники напряжения и тока;
• до 50-й интергармоники напряжения и тока;
• суммарного коэффициента гармонических составляющих напряжения THD U и THD I;
• кратковременной и длительной дозы фликера P_ST и P_LT;
• несимметрии по току и напряжению;
• перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм;
• осциллограмм тока и напряжения для каждого периода усреднения.

Программное обеспечение:

Программное обеспечение SONEL Analysis 2.0 — приложение необходимое для настройки и анализа данных регистрации.

• Возможность настройки измерителя и формирования протокола измерений согласно ГОСТ 32144-2013 (ГОСТ Р 54149-2010).
• Возможность настройки четырех точек измерения: каждой точке соответствует свой алгоритм регистрации, набор номинальных параметров, объем памяти.
• Установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети.
• Установка параметров трансформаторов напряжения и/или тока.
• Выбор периода усреднения.
• Расписание запуска и остановки регистрации.
• Установка типа токоизмерительных клещей.
• Условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию.
• Режим измерения в реальном времени
• Широкий набор настроек представления и анализа (отчетов) данных регистрации.

Назначение и область применения:

PQM-703 разработан для проведения регистрации и анализа основных параметров качества электрической энергии в сетях с номинальными частотами 50/60 Гц согласно: ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30–2008 (МЭК 61000-4-30:2008)), ГОСТ 30804.4.7-2013 (ГОСТ Р 51317.4.7–2008 (МЭК 61000-4-7:2002)) и ГОСТ 32144-2013 (ГОСТ Р 54149-2010).
PQM-703 адаптирован для работы в сложных погодных условиях, не восприимчив к электрическим полям (возможна установка непосредственно на ЛЭП). Степень защиты корпуса соответствует IP65.
Конструкция регистратора позволяет ему работать при температуре от -20°С до +55°C. Стабильная работа при отрицательных температурах обеспечивается за счет встроенного подогрева.
В случае отключения внешнего питания, работа измерителя будет поддерживаться за счет внутренней Li-Ion (литий-ионной) аккумуляторной батареи.

Индекс: WMGBPQM703



PQM-703 Анализатор параметров качества электрической энергии Параметр Диапазон измерений и условия Разрешение Предел допускаемой абсолютной погрешности измерения Напряжение постоянного и переменного тока URMS (среднеквадратическое значение, f = 40..70 Гц) 10%×Unom ≤ URMS ≤ 150%×Unom  для Unom ≥ 64 В 0,01%×Unom ± 0,001 Unom Частота переменного тока f От 40,00 Гц до 70,00 Гц  для 10%×Unom ≤ URMS ≤ 200%×Unom 0,01 Гц ± 0,01 Гц Среднеквадратическое значение гармонических составляющих напряжения UH, h (h = 1..50) От 0 до 200% Unom 0,01%×Unom ±0,0005×Unom (UH, h изм <0,01×Unom) ±0,05×UH, h изм (UH, h изм ≥0,01×Unom Среднеквадратическое значение интергармонических составляющих напряжения UC, i (i = 1..50) От 0 до 200% Unom 0,01%×Unom ±0,0005×Unom (UC, i изм <0,01×Unom) ±0,05×UH, h изм (UC, i изм ≥0,01×Unom Суммарный коэффициент гармонических составляющих напряжения THDU ( h = 2..50) От 0 до 100,0% (для URMS > 1%×Unom) 0,1% ±0,05×THDUизм Суммарный коэффициент интергармонических составляющих напряжения TIDU ( h = 0..50) От 0 до 100,0% (для URMS > 1%×Unom) 0,1% ±0,05×THDUизм Сила постоянного и переменного тока (среднеквадратическое значение, f = 40..70 Гц) IRMS Без использования клещей От 0 В до 1 В (3,6 ВP-P) K = 1000 А/1 В 0,01% Inom ± 0,001%×Inom С гибкими клещами F-1, F-2, F-3 От 1 А до 3000 А (~) (10000 АP-P) 0,01%×Inom ± 0,01×IRMS изм ± 0,02×IRMS изм  (с учетом доп. погрешности от положения) С измерительными клещами C-4 От 0,1 А до 10 А (~) От 10 А до 50 А (~) От 50 А до 200 А (~) От 200 А до 1000 А (~) От 1000 А до 1200 А (~) (3600 АP-P) 0,01%×Inom ± (0,03 × IRMS изм + 0,1 А) ± 0,03 × IRMS изм ± 0,015 × IRMS изм ± 0,0075 × IRMS изм ± 0,005 × IRMS изм С измерительными клещами C-6 От 0,01 А до 0,1 А (~) От 0,1 А до 1 А (~) От 1 А до 12 А (~) (36 АP-P) 0,01%×Inom ± (0,03×IRMS изм + 1 mА) ± 0,025×IRMS изм ± 0,01×IRMS изм С измерительными клещами C-7 От 0,01 А до 100 А (~) (360 АP-P) 0,01%×Inom ± (0,005×IRMS изм + 0,02 А) Среднеквадратическое значение гармонических составляющих силы тока IH, h(h = 1..50) В зависимости от типа используемых клещей (см. характеристики IRMS) 0,01%×Inom ±0,0015×Inom (IH, h<0,03×Inom) ±0,05×IH, h ( IH, h≥0,03×Inom) Среднеквадратическое значение интергармонических составляющих силы тока IC, i (i = 1..50) В зависимости от типа используемых клещей (см. характеристики IRMS) 0,01%×Inom ±0,0015×Inom (IC, i<0,03×Inom) ±0,05×IC, i ( IC, i≥0,03×Inom) Суммарный коэффициент гармонических составляющих силы тока THDI(h = 2..50) От 0 до 100,0% (для IRMS > 1%×Inom) 0,1% ± 0,05×THDIизм Суммарный коэффициент гармонических составляющих силы тока TIDI(i = 2..50) От 0 до 100,0% (для IRMS > 1%×Inom) 0,1% ± 0,05×THDIизм Активная мощность P и активная энергия EP 80%×Unom ≤ URMS ≤ 120%×Unom 1%×Inom ≤ IRMS ≤ Inom Зависит от Unom и Inom ± 0,01 ×  × P(Ep)изм Реактивная мощность Q и реактивная энергия EQ 80%×Unom ≤ URMS ≤ 120%×Unom 2%×Inom ≤ IRMS ≤ Inom Зависит от Unom и Inom ± 0,01 ×  × Q(EQ)изм Полная мощность S и полная энергия ES 80%×Unom ≤ URMS ≤ 120%×Unom 2%×Inom ≤ IRMS ≤ Inom Зависит от Unom и Inom ± 0,01 ×  × S(ES)изм Коэффициент мощности PF От 0 до 1,00 Для 50%×Unom ≤ URMS ≤ 150%×Unom  10%×Inom ≤ IRMS ≤ Inom 0,01 ± 0,03 Активная и реактивная мощность гармоник 80% Unom ≤ URMS < 120% Unom 5% Inom ≤ IRMS ≤ Inom Зависит от Unom и Inom Коэффициент сдвига фаз cosφ (DPF) От 0 до 1,00 Для 50%×Unom ≤ URMS ≤ 120%×Unom 10%×Inom ≤ IRMS ≤ Inom 0,01 ± 0,03 Угол сдвига фаз между напряжением и силой тока φU, I От -180,0° до +180,0° 0,01° ± 1° Кратковременная доза фликера Pst От 0,20 до 10,00 Для URMS ≥ 80%×Unom 0,01 ± 0,05×Pstизм Длительная доза фликера Plt От 0,20 до 10,00  Для URMS ≥ 80%×Unom 0,01 ± 0,05 ×Pltизм Угол сдвига фаз напряжений φU От -180,0° до +180,0° 0,01° ±1° Коэффициент несимметрии напряжения по обратной U2/U1 и нулевой последовательности U0/U1 От 0,0% до 20,00% 80%×Uном ≤ URMS≤ 150%×Uном 0,1% ± 0,15 % Угол сдвига фаз силы токов φI От -180,0° до +180,0° 0,01° ± 1° Управляющие сигналы сети От 5 до 3000 Гц 0,01 Гц ± 0,15% Uh для 1...3% Uh, 5% Un для 3...15% Uh Переходные процессы (10 МГц) ±6000 В 5 В ±(5% + 25 В) URMS – измеренное значение напряжения постоянного и переменного тока (среднеквадратическое значение); IRMS - измеренное значение силы постоянного и переменного тока (среднеквадратическое значение); Unom – номинальное значение напряжения, установленное в анализаторе. Возможны установки напряжений из группы: 110/190 В, 115/200 В, 220/380 В, 230/400 В, 240/415 В, 400/690 В (межфазное/линейное). При использовании трансформаторов, в анализаторе возможна установка номинального напряжения (напряжения вторичной обмотки) из группы: 100 В, 110 В, 115 В, 120 В. Таким образом возможна установка номинального напряжения в диапазоне от 100 В до 690 В Inom – номинальное значение предела диапазона измерения для токовых разъемов анализатора (клещей); K - коэффициент масштабного преобразования входных для токовых разъемов анализатора; h – порядковый номер гармоники; UH, h изм – измеренное значение среднеквадратического значения гармонических составляющих напряжения; IH, h изм - измеренное значение среднеквадратического значения гармонических составляющих силы тока; THDU изм - измеренное значение суммарного коэффициента гармонических составляющих напряжения; THDI изм - измеренное значение суммарного коэффициента гармонических составляющих силы тока; P(Ep)изм - измеренное значение активной мощности (активной энергии); Q(EQ)изм - измеренное значение реактивной мощности (реактивной энергии); S(ES)изм - измеренное значение полной мощности (полной энергии); Pst изм - измеренное значение кратковременной дозы фликера; Plt изм - измеренное значение длительной дозы фликера.





Стандартная комплектация:

	Количество	Индекс
Адаптер для подключения к однофазной сети AZ-1	1	WAADAAZ1
Антенна GPS	1	WAPOZANT10GPS
Беспроводной интерфейс OR-1 (USB)	1	WAADAUSBOR1
Зажим «Крокодил» изолированный голубой K02	1	WAKROBU20K02
Зажим «Крокодил» изолированный жёлтый K02	1	WAKROYE20K02
Зажим «Крокодил» изолированный красный K02	2	WAKRORE20K02
Зажим «Крокодил» изолированный черный K01	3	WAKROBL20K01
Кабель последовательного интерфейса USB	1	WAPRZUSB
Комплект для фиксации ремней	1	WAPOZUCH4
Набор для монтажа на DIN-рейке	1	WAPOZUCH3
Ремни для крепежа на столбе (2 шт)	1	WAPOZOPAKRU
Соединитель электрический - адаптер AC-16	1	WAADAAC16
Соединитель электрический — адаптер магнитный модель AM-4	1	WAADAUMAGKRU
Соединитель электрический — адаптер с резьбой M4/M6, модель AR-1	1	WAADAM4M6
Футляр пластиковый XL2	1	WAWALXL2

Дополнительная комплектация:

	Индекс
Клещи гибкие F-1	WACEGF1OKR
Клещи гибкие F-2	WACEGF2OKR
Клещи гибкие F-3	WACEGF3OKR
Клещи измерительные C-4	WACEGC4OKR
Клещи измерительные C-6	WACEGC6OKR
Клещи измерительные C-7	WACEGC7OKR
