Основные характеристики:
- автоматическое формирование протоколов параметров качества электрической энергии;
- напряжения постоянного и переменного тока L1, L2, L3, N, PE (пять измерительных входов, отвечают требованиям ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30–2008 (МЭК 61000-4-30:2008)) класс А. Минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения;
- силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа).
- Минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А АС, отличаются максимальным диаметром обхвата), клещи C-4 (1000 A AC) и клещи C-6 (10 A AC).
- коэффициента пиковых значений напряжения и тока;
- частоты от 40 Гц до 70 Гц (отвечает требованиям EN 61000-4-30 Класс А);
- мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S);
- энергии: активной (EP), реактивной (EQ), полной (ES);
- коэффициента мощности cosφ, tgφ;
- коэффициента гармонических потерь (К-фактор);
- до 50-й гармоники напряжения и тока (удовлетворяет требованиям EN61000-4-7 Класс I);
- суммарного коэффициента гармонических составляющих напряжения THD U и THD I;
- кратковременной и длительной дозы фликера PST и PLT;
- несимметрии по току и напряжению;
- перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм (удовлетворяет требованиям EN 61000-4-30 Класс А);
- осциллограмм тока и напряжения для каждого периода усреднения.
Программное обеспечение:
Программное обеспечение SONEL Analysis — приложение необходимое для настройки и анализа данных регистрации PQM-701.Конфигурация анализатора:
- Возможность настройки четырех точек измерения: каждой точке соответствует свой алгоритм регистрации, набор номинальных параметров, объем памяти.
- Установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети.
- Установка параметров трансформаторов напряжения и/или тока.
- Выбор периода усреднения.
- Расписание запуска и остановки регистрации.
- Установка типа токоизмерительных клещей.
- Условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию.
- Режим измерения в реальном времени
- Широкий набор настроек представления и анализа (отчетов) данных регистрации.
Назначение и область применения:
PQM-701 разработан для проведения регистрации и анализа основных параметров качества электрической энергии в сетях с номинальными частотами 50/60 Гц согласно: ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30–2008 (МЭК 61000-4-30:2008)) и ГОСТ 30804.4.7-2013 (ГОСТ Р 51317.4.7–2008 (МЭК 61000-4-7:2002)), ГОСТ 32144-2013 (ГОСТ Р 54149-2010).
PQM-701 адаптирован для работы в сложных погодных условиях, не восприимчив к электрическим полям (возможна установка непосредственно на ЛЭП). Степень защиты корпуса соответствует IP65.
Встроенный нагреватель автоматически активируется при температуре окружающей среды близкой к 0°C для предотвращения замерзания прибора при отрицательных температурах. Питание нагревателя осуществляется от испытуемой сети по первой фазе L1, с потребляемой мощностью около 10 Вт.
В случае отключения внешнего питания, работа измерителя будет поддерживаться за счет внутренней Li-Ion (литий-ионной) аккумуляторной батареи.
| Гарантия: 36 месяцев |
| Номер в Госреестре: 47699-11 |
| Класс защиты: III 1000V/IV 600V, согласно PN-EN 61010-1, IP65 |
| Температурный диапазон: -20 °C…+55 °C |
| Габариты ШxВxГ: 235×218×122 мм |
| Масса: около 2,1 кг |
Индекс: WMRUPQM701

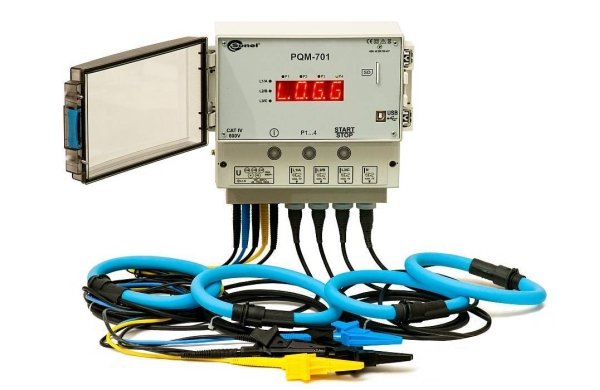

PQM-701 Анализатор параметров качества электрической энергии
| Параметр | Диапазон измерений и условия | Разрешение | Предел допускаемой абсолютной погрешности измерения |
|---|---|---|---|
| Напряжение постоянного и переменного тока URMS(среднеквадратическое значение, f = 40..70 Гц) | 10%×Unom ≤ URMS ≤ 150%×Unom для Unom ≥ 100 В |
0,01%×Unom | ± 0,001 Unom |
| Коэффициент пиковых значений напряжения | 1...10 (1…1,65 для напряжения 690В) для URMS ≥ 10% Unom |
0,01 | ± 5% |
| Частота переменного тока f | От 40,00 Гц до 70,00 Гц для 10%×Unom ≤ URMS ≤ 120%×Unom |
0,01 Гц | ± 0,01 Гц |
| Среднеквадратическое значение гармонических составляющих напряжения UH, h (h = 1..50) | От 0 до 120% Unom | 0,01%×Unom | ±0,0005×Unom (UH, h изм <0,01×Unom) ±0,05×UH, h изм (UH, h изм ≥0,01×Unom |
| Суммарный коэффициент гармонических составляющих напряжения THDU ( h = 2..50) | От 0 до 100,0% (для URMS > 1%×Unom) |
0,1% | ±0,05×THDUизм |
| Сила постоянного и переменного тока (среднеквадратическое значение, f = 40..70 Гц) IRMS | Без использования клещей | ||
| От 0 В до 1 В (3,6 ВP-P) K = 1000 А/1 В | 0,01% Inom | ± 0,1%×Inom ± 0,004×Inom (с учетом дополнительной погрешности, зависящей от положения) |
|
| С гибкими клещами F-1, F-2, F-3 | |||
| От 1 А до 3000 А (~) (10000 АP-P) | 0,01%×Inom | ± 0,01×IRMS изм ± 0,02×IRMS изм (с учетом доп. погрешности от положения) |
|
| С измерительными клещами C-4 | |||
| От 0,1 А до 10 А (~) От 10 А до 50 А (~) От 50 А до 200 А (~) От 200 А до 1000 А (~) От 1000 А до 1200 А (~) (3600 АP-P) |
0,01%×Inom | ± (0,03 × IRMS изм + 0,1 А) ± 0,03 × IRMS изм ± 0,015 × IRMS изм ± 0,0075 × IRMS изм ± 0,005 × IRMS изм |
|
| С измерительными клещами C-6 | |||
| От 0,01 А до 0,1 А (~) От 0,1 А до 1 А (~) От 1 А до 12 А (~) (36 АP-P) |
0,01%×Inom | ± (0,03×IRMS изм + 1 mА) ± 0,025×IRMS изм ± 0,01×IRMS изм |
|
| Коэффициент пиковых значений силы тока | 1..10 (1..3,6 для Inom) для IRMS ≥ 1% Inom |
0,01 | |
| Среднеквадратическое значение гармонических составляющих силы тока IH, h (h = 1..50) | В зависимости от типа используемых клещей (см. характеристики IRMS) | 0,01%×Inom | |
| Суммарный коэффициент гармонических составляющих силы тока THDI(h = 2..50) | От 0 до 100,0% (для IRMS > 1%×Inom) |
0,1% | ± 0,05×THDIизм |
| Активная мощность P и активная энергия EP | 80%×Unom ≤ URMS ≤ 120%×Unom 1%×Inom ≤ IRMS ≤ Inom |
Зависит от Unom и Inom | ± 0,01 ×  × P(Ep)изм |
| Реактивная мощность Q и реактивная энергия EQ | 80%×Unom ≤ URMS ≤ 120%×Unom 2%×Inom ≤ IRMS ≤ Inom |
Зависит от Unom и Inom | ± 0,01 × × Q(EQ)изм |
| Полная мощность S и полная энергия ES | 80%×Unom ≤ URMS ≤ 120%×Unom 2%×Inom ≤ IRMS ≤ Inom |
Зависит от Unom и Inom | ± 0,01 ×  × S(ES)изм |
| Коэффициент мощности PF | От 0 до 1,00 Для 50%×Unom ≤ URMS ≤ 120%×Unom 10%×Inom ≤ IRMS ≤ Inom |
0,01 | ± 0,03 |
| Активная и реактивная мощность гармоник | 80% Unom ≤ URMS < 120% Unom 5% Inom ≤ IRMS ≤ Inom |
Зависит от Unom и Inom |  |
| Коэффициент сдвига фаз cosφ (DPF) | От 0 до 1,00 Для 50%×Unom ≤ URMS ≤ 120%×Unom 10%×Inom ≤ IRMS ≤ Inom |
0,01 | ± 0,03 |
| Угол сдвига фаз между напряжением и силой тока φU, I | От -180,0° до +180,0° | 0,01° | ± 1° |
| Кратковременная доза фликера PST | От 0,20 до 10,00 Для URMS ≥ 80%×Unom |
0,01 | ± 0,05×PSTизм |
| Длительная доза фликера Plt | От 0,20 до 10,00 Для URMS ≥ 80%×Unom |
0,01 | ± 0,05×PLTизм |
| Угол сдвига фаз напряжений φU | От -180,0° до +180,0° | 0,01° | ±1° |
| Коэффициент несимметрии напряжения по обратной U2/U1 и нулевой последовательности U0/U1 | От 0,0% до 20,00% 80%×Uном ≤ URMS≤ 120%×Uном |
0,1% | ± 0,15 % |
| Угол сдвига фаз силы токов φI | От -180,0° до +180,0° | 0,01° | ± 1° |
| Неопределенность часов реального времени RTC (от -20°С до +55°С) | часы: минуты: секунды: миллисекунды | 1 мс | ± 0,3 с/24 часа |
- URMS – измеренное значение напряжения постоянного и переменного тока (среднеквадратическое значение);
- IRMS - измеренное значение силы постоянного и переменного тока (среднеквадратическое значение);
- Unom – номинальное значение напряжения, установленное в анализаторе. Возможны установки напряжений из группы: 110/190 В, 115/200 В, 220/380 В, 230/400 В, 240/415 В, 400/690 В (межфазное/линейное). При использовании трансформаторов, в анализаторе возможна установка номинального напряжения (напряжения вторичной обмотки) из группы: 100 В, 110 В, 115 В, 120 В. Таким образом возможна установка номинального напряжения в диапазоне от 100 В до 690 В
- Inom – номинальное значение предела диапазона измерения для токовых разъемов анализатора (клещей);
- K - коэффициент масштабного преобразования входных для токовых разъемов анализатора;
- h – порядковый номер гармоники;
- UH, h изм – измеренное значение среднеквадратического значения гармонических составляющих напряжения;
- IH, h изм - измеренное значение среднеквадратического значения гармонических составляющих силы тока;
- THDU изм - измеренное значение суммарного коэффициента гармонических составляющих напряжения;
- THDI изм - измеренное значение суммарного коэффициента гармонических составляющих силы тока;
- P(Ep)изм - измеренное значение активной мощности (активной энергии);
- Q(EQ)изм - измеренное значение реактивной мощности (реактивной энергии);
- S(ES)изм - измеренное значение полной мощности (полной энергии);
- Pst изм - измеренное значение кратковременной дозы фликера;
- Plt изм - измеренное значение длительной дозы фликера.
Стандартная комплектация:
| Количество | Индекс | |
|---|---|---|
| Адаптер для подключения к однофазной сети AZ-1 | 1 | WAADAAZ1 |
| Беспроводной интерфейс OR-1 (USB) | 1 | WAADAUSBOR1 |
| Зажим «Крокодил» изолированный голубой K02 | 1 | WAKROBU20K02 |
| Зажим «Крокодил» изолированный жёлтый K02 | 1 | WAKROYE20K02 |
| Зажим «Крокодил» изолированный черный K01 | 3 | WAKROBL20K01 |
| Кабель последовательного интерфейса USB | 1 | WAPRZUSB |
| Карта памяти SD 2 Гб. | 1 | # |
| Кронштейн для установки на DIN-рейку | 1 | WAPOZUCH2 |
| Провод измерительный 2,2 м с разъемами «банан» черный | 3 | WAPRZ2X2BLBB |
| Провод измерительный 2,2 м с разъёмами «банан» желтый | 1 | WAPRZ2X2YEBB |
| Провод измерительный 2,2 м с разъёмами «банан» голубой | 1 | WAPRZ2X2BUBB |
| Ремни для крепежа на столбе (2 шт) | 1 | WAPOZOPAKRU |
| Соединитель электрический - адаптер AC-16 | 1 | WAADAAC16 |
| Футляр пластиковый XL1 | 1 | WAWALXL1 |
Дополнительная комплектация:
| Индекс | |
|---|---|
| Клещи гибкие F-1 | WACEGF1OKR |
| Клещи гибкие F-2 | WACEGF2OKR |
| Клещи гибкие F-3 | WACEGF3OKR |
| Клещи измерительные C-4 | WACEGC4OKR |
| Клещи измерительные C-6 | WACEGC6OKR |
| Клещи измерительные C-7 | WACEGC7OKR |
| Соединитель электрический — адаптер магнитный модель AM-4 | WAADAUMAGKRU |
| Соединитель электрический — адаптер с резьбой M4/M6, модель AR-1 | WAADAM4M6 |
