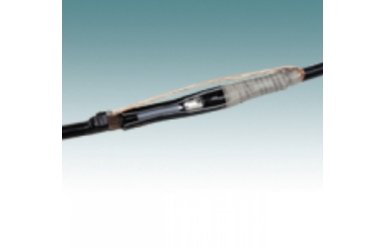

Соединительные кабельные муфты данного типа предназначены для одножильных кабелей с изоляцией из сшитого полиэтилена (СПЭ), с экранированными жилами с медным проволочным экраном, работающих под напряжением 6/10 (12 кВ)
Муфты для сшитого полиэтилена подходят для следующих типов кабелей: АПвВ, ПвВ, АПвП, ПвП, АПвПг, ПвПГ, Nexans и их аналогов.
Параметры соединительных муфт для сшитого полиэтилена 10 кВ с холодноусаживаемым кожухом:
|
Тип кабеля |
Размеры кабеля |
Наименование кабельной муфты |
||
|
Максимальный диаметр над оболочкой кабеля, мм |
Диаметр над изоляцией, мм. |
Сечение кабеля, мм2. |
||
(А)ПвВ |
36 |
14,6-25,2 |
50-150 |
92-AS 610-1 |
|
46 |
19,1-36,8 |
120-400 |
92-AS 620-1 |
|
|
74 |
33,4-67,6 |
500-1000 |
92-AS 630-1 |
|
* В комплект поставки муфты для сшитого полиэтилена не входят соединители. По запросу заказчика муфты комплектуются соединителями под срывной болт.
Преимущества соединительных муфт из сшитого полиэтилена:
- Технология холодной усадки не требует применения огня/нагрева и специального инструмента, например, горелки для усадки;
- Не требует высокой квалификации монтажника (снижен риск ошибки монтажа);
- Поштучная проверка качества муфт при производстве;
- Минимизировано количество операций при монтаже, вследствие чего монтаж осуществляется просто и быстро;
- Отличная усадка при температурах до -20°С;
- Подходят для любого типа кабельных соединителей.
Описание муфты для сшитого полиэтилена:
Соединительная муфта для сшитого полиэтилена выполнена в виде одноэлементного многослойного цилиндрического корпуса из кремнийорганической резины, с встроенными в него элементом выравнивания напряженности электрического поля, изоляционным слоем материала и полупроводящим слоем материала.
Корпус муфты для сшитого полиэтилена поставляется в растянутом в радиальном направлении виде, размещенным в растянутом состоянии на удаляемом полимерном корде.
В процессе монтажа опорный корд разматывают в направлении против движения часовой стрелки, в результате чего корпус муфты усаживается на сросток монтируемого кабеля.
Поверх корпуса муфты усаживается кожух.
В зависимости от комплектации он может быть холодноусаживаемым (экран соединяется при помощи медного чулка и пружин постоянного давления) или термоусаживаемым (экран соединяется путем соединения проволок экрана механическим соединителем).
Видео инструкция по установке соединительной кабельной муфты холодной усадки на кабель с изоляцией из СПЭ:
