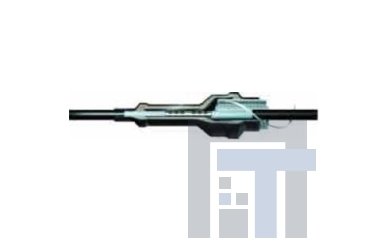

Соединительные муфты для одножильного кабеля с изоляцией из СПЭ 20/35 (42) кВ 5467А/ 5468А

Соединительные кабельные муфты данного типа предназначены для одножильных кабелей с изоляцией из сшитого полиэтилена (СПЭ), с экранированными жилами с медным проволочным экраном, работающих под напряжением 20/35 (42 кВ)
Подходят для следующих типов кабелей: АПвВ, ПвВ, АПвП, ПвП, АПвПг, ПвПГ, N(A)2XSY, N(A)2XS2Y, N(A)2XS(F)2Y.

Описание:

Соединительная муфта холодной усадки на кабель с изоляцией из СПЭ на напряжение 35 кВ представляет собой цельнолитую многослойную трубку, экструдированную из силиконовой резины. Специальная форма внутреннего электрода значительно сни­жает напряженность электрического поля в районе соединителя и позволяет не заполнять промежуток между срезом первичной изоляции и соединителем и не сглаживать поверхность соединителя какими-либо лентами или мастика­ми. Наружный полупроводящий экран выпол­ненный, в районе его соприкосновения со сре­зами полупроводящих экранов кабелей, в виде конуса особой экспоненциальной формы служит для восстановления полупроводящего экрана и регулирования напряженности на срезах экранов кабелей. Таким образом процесс восстановления конструкции кабеля выполняется за одну опера­цию. Соединение медного проволочного экрана выполняется напрямую с помощью соединителя под опресовку. Наружный кожух представляет собой трубку холодной усадки из этилен-пропиленовой резины специальной конструк­ции. Половина длины трубки загнута назад на себя и посажена на отдельный корд большего размера. Таким образом трубка длиной около метра требует всего полметра длины кабеля для парковки, что значительно снижает требования к размерам ямы при ремонте кабелей подземной прокладки.

Преимущества использования соединительных кабельных муфт 20/35 (42) кВ холодной усадки:

• Однокомпонентный холодноусаживаемый изолирующий элемент с интегрированным сглаживающим электродом и внешним экра­нированием
• Технология холодной усадки не требует применения огня/нагрева и специального инструмента, например, горелки для усадки;
• Не требует высокой квалификации монтажника (снижен риск ошибки монтажа);
• Поштучная проверка качества муфт при производстве;
• Минимизировано количество операций при монтаже, вследствие чего монтаж осуществляется просто и быстро;
• Отличная усадка при температурах до -200С;
• Подходят для любого типа кабельных соединителей;
• Прямое восстановление металлического экрана;
• Возможность установки при значительном перепаде сечений;
• Кожух в виде трубки холодной усадки тре­бующий очень мало места для парковки на кабеле.

Параметры соединительных муфт холодной усадки 35 кВ:

В комплект поставки не входят соединители. По запросу заказчика муфты комплектуются соединителями под опрессовку или срывной болт.
