Концевые кабельные муфты холодной усадки для установки внутри и вне помещений для одножильного кабеля с изоляцией из сшитого полиэтилена (СПЭ).
Концевые муфты холодной усадки данного типа предназначены для одножильных кабелей с изоляцией из сшитого полиэтилена (СПЭ), с экранированными жилами с медным проволочным экраном, работающих под напряжением 6/10 (12 кВ).
Подходят для следующих типов кабелей: АПвВ, ПвВ, АПвП, ПвП, АПвПг, ПвПГ.
Преимущества использования концевых кабельных муфт 6/10 (12) кВ холодной усадки для кабеля с изоляцией из сшитого полиэтилена (СПЭ):

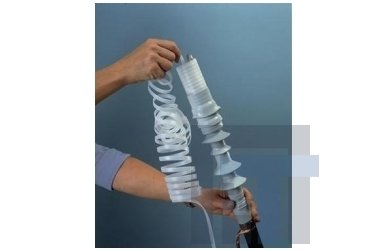

• Технология холодной усадки не требует применения огня/нагрева и специального инструмента, например, горелки для усадки;
• Цельнолитой изолятор холодной усадки с интегрированным внутрь элементом регулирования электромагнитного поля и встроенными юбками;
• Цельнолитой изолятор холодной усадки изготовлен из силиконового каучука, стойкого к токам утечки и воздействию погодных факторов;
• Не требует высокой квалификации монтажника (снижен риск ошибки монтажа);
• Поштучная проверка качества муфт при производстве;
• Минимизировано количество операций при монтаже, вследствие чего монтаж осуществляется просто и быстро;
• Подходят для любого типа кабельных наконечников.
| Тип кабеля | Размеры кабеля | Наименование кабельной муфты |
||
| одножильный | Максимальный диаметр над оболочкой, мм |
Диаметр над изоляцией, мм | Сечение жил, мм2 | |
| (А)ПвВ (А)ПвП (А)ПвПГ |
18-0,37 | 15,9-30,0 | 50-150 | 92-EB 62-1 RUS |
| 25,0-50,0 | 22,6-41,4 | 185-500 | 92-EB 63-1 RUS | |
| 29,0-60,5 | 27,3-49,3 | 300-630 | 92-EB 64-1 RUS | |
| 33,8-74,0 | 31,5-61,5 | 500-1000 | 92-EB 65-1 | |
Параметры концевых кабельных муфт 10 кВ* для установки вне помещений:
| Тип кабеля | Размеры кабеля | Наименование кабельной муфты | ||
| одножильный | Максимальный диаметр над оболочкой, мм | Диаметр над изоляцией, мм | Сечение жил, мм2 | |
| (А)ПвВ (А)ПвП (А)ПвПГ |
23,0-35,0 | 16,0-28,5 | 50-150 | 93-EB 62-1 RUS |
| 30,0-44,0 | 21,3-35,0 | 185-500 | 93-EB 63-1 RUS | |
| 35,0-52,0 | 27,0-45,7 | 300-630 | 93-EB 64-1 RUS | |
| 41,0-65,0 | 33,0-53,3 | 500-1000 | 93-EB 65-1 | |
* Муфты данного типа могут использоваться для внутренней установки на напряжение 12/20 (24) кВ
В комплект поставки входят все материалы для монтажа 3–ех фаз, за исключением наконечников. По запросу заказчика муфты комплектуются наконечниками под опрессовку или срывной болт.
