Муфты 3M Scotchcas используются при ремонте кабелей со сплошной изоляцией в сетях, имеющих низкое напряжение. Также они устанавливаются на контрольных кабелях. Муфты могут применяться и для соединения бронированных кабелей, но при этом необходимо использование дополнительных материалов. Одновременно с изделием используется Scotchcas 470 – полиуретановый электротехнический компаунд, представляющий собой гидрофобную смолу. Благодаря этому возможно применение муфт из данной серии для соединения кабелей, которые эксплуатируются под землей (например, для питания насосов, в шахтах) или во влажных средах.
Достоинства соединительных заливных муфт
- Муфта производится в герметичном одноэлементном корпусе.
- Изделие используется с полиуретановым электротехническим компаундом Scotchcast 470, не растворяющимся в воде. Благодаря этому возможна длительная эксплуатация муфты в погруженном состоянии.
- В процессе смешивания компаунда не происходит выделение токсичных веществ.
- Отсутствие контакта в процессе смешивания и заливки компаунда в муфту обеспечивается благодаря использованию специального метода СМР (закрытой системы заливки и смешивания).
- После использования остатки компаунда допускается утилизировать как бытовые отходы (в пакете для смешивания).
- В корпусе муфты 3M находится приемный клапан. Заливной ответный клапан расположен в пакете с компаундом. Это дает возможность предотвратить утечку герметического средства во время его заливки.
- Соединение кабелей муфтой является устойчиво к динамическим и ударным нагрузкам, выдерживает значительные нагрузки на растяжение.
- Прозрачный корпус муфты дает возможность осуществлять контроль при заливке компаунда. Прозрачный пакет, предназначенный для смешивания герметика, также облегчает контроль при соединении его компонентов.
- Изделие допущено Ростехнадзором к применению в горнодобывающей промышленности.

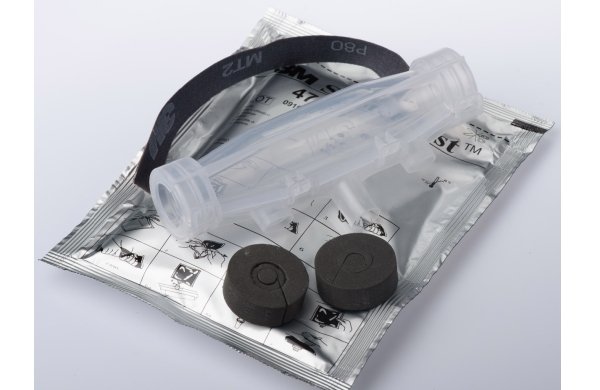

В комплекте с муфтой идет полиуретановый двухкомпонентный компаунд Scotchcast 470 в пакете, имеющем прокалывающийся заливной клапан. Его характеристики приведены ниже.
Структура заливной кабельной муфты:
| № | Наименование заливной муфты | Диаметр оболочки кабеля, мм | Сечение жил, мм2 | Длина муфты, мм | |
| мин | макс | ||||
| 1 | 91-NBA 0 | 6 | 16 |
4 x 1,5 - 4 x 4 |
148 |
| 2 |
91-NBA 1 |
10 | 22 | 4 x 1,5 - 4 x 4 5 x 1,5 - 5 x 2,5 |
178 |
| 3 | 91-NBA 2 | 12 | 25 | 4 x 6 - 4 x 16 5 x 2,5 - 5 x 10 |
230 |
| 4 | 91-NBA 3 | 13 | 32 | 4 x 16 - 4 x 25 5 x 6 - 5 x 16 |
270 |
| 5 | 91-NBA 4 | 18 | 36 | 4 x 25 - 4 x 50 5 x 16 - 5 x 35 |
319 |
| 6 | 91-NBA 5 | 19 | 45 | 4 x 50 - 4 x 95 5 x 25 - 5 x 50 |
369 |
| 7 | 91-NBA 6 | 27 | 54 | 4 x 70 - 4 x 120 | 479 |
| 8 | 91-NBA 7 | 29 | 64 | 4 x 120 - 4 x 240 | 643 |
В состав комплекта заливной муфты входит двухкомпонентный полиуретановый компаунд Scotchcast 470 с прокалывающимся заливным клапаном. Ниже приведены его основные характеристики:
 |
Материал компаунда | полиуретан |
| Тип компаунда | двухкомпонентный | |
| Плотность (г/см3) | 1,16 | |
| Вязкость при 230С(Па.с) | 0,9 | |
| Твердость по Шору (D) | 59 | |
| Удлинение на разрыв (%) | 90 | |
| Время отвердения до гелеобразного состояния при 230С (мин) | 20 | |
| Диэлектрическая прочность (кВ/мм) | 20 | |
| Температура экзотеримеческой реакции при 400С (0С) | 90 | |
| Срок хранения (мес) | 24 |
Температура смешивания и заливки компаунда
