Соединительные кабельные муфты данного типа предназначены для трехжильных кабелей с изоляцией из СПЭ, с экранированными жилами с медным проволочным экраном, работающих под напряжением 6/10 (12 кВ).
Подходят для следующих типов кабелей: АПвВ, ПвВ, АПвП, ПвП, АПвПг, ПвПГ, Nexans
Преимущества использования соединительных кабельных муфт 6/10 (12) кВ холодной усадки:
• Технология холодной усадки не требует применения огня/нагрева и специального инструмента, например, горелки для усадки;
• Не требует высокой квалификации монтажника (снижен риск ошибки монтажа);
• Поштучная проверка качества муфт при производстве;
• Минимизировано количество операций при монтаже, вследствие чего монтаж осуществляется просто и быстро;
• Отличная усадка при температурах до -200С;
• Подходят для любого типа кабельных соединителей.
Описание:

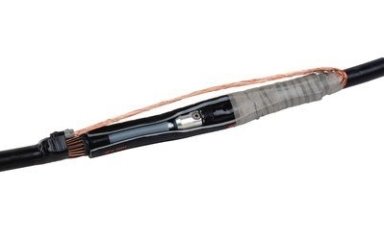

Соединительная муфта выполнена в виде одноэлементного многослойного цилиндрического корпуса из кремнийорганической резины, с встроенными в него элементом выравнивания напряженности электрического поля, изоляционным слоем материала и полупроводящим слоем материала.
Корпус муфты поставляется в растянутом в радиальном направлении виде, размещенным в растянутом состоянии на удаляемом полимерном корде.
В процессе монтажа опорный корд разматывают в направлении против движения часовой стрелки, в результате чего корпус муфты усаживается на сросток монтируемого кабеля.
Поверх корпуса муфты усаживается кожух.
В зависимости от комплектации он может быть холодноусаживаемым (экран соединяется при помощи медного чулка и пружин постоянного давления) или термоусаживаемым (экран соединяется путем соединения проволок экрана механическим соединителем). * Муфты данного типа могут использоваться для внутренней установки на напряжение 12/20 (24) кВ
В комплект поставки входят все материалы для монтажа 3–ех фаз, за исключением наконечников. По запросу заказчика муфты комплектуются наконечниками под опрессовку или срывной болт.
Параметры соединительных муфт 10 кВ с холодноусаживаемым кожухом:
| Тип кабеля | Размеры кабеля | Размеры соединителя | Наименование кабельной муфты | |||
| Максимальный диаметр над оболочкой кабеля, мм | Диаметр над изоляцией, мм | Сечение жил, мм2 | Максимальный диаметр, мм | Максимальная длина, мм | ||
| (А)ПвВ (А)ПвП (А)ПвПГ |
36 | 14,6-25,2 | 50-150 | 28 | 150 | 92-AS 610-3 |
| 46 | 19,1-36,8 | 95-300 | 42 | 230 | 92-AS 620-3 | |
Параметры соединительных муфт 10 кВ с термоусаживаемым кожухом:
| Тип кабеля | Размеры кабеля | Размеры соединителя | Наименование кабельный муфты | |||
| Максимальный диаметр над оболочкой кабеля, мм | Диаметр над изоляцией, мм | Сечение жил, мм2 | Максимальный диаметр, мм | Максимальная длина, мм | ||
| (А)ПвВ (А)ПвП (А)ПвПГ |
36 | 14,6-25,2 | 50-150 | 28 | 150 | 92-AS 210-3 |
| 46 | 19,1-36,8 | 95-300 | 42 | 230 | 92-AS 220-3 | |
В комплект поставки не входят соединители. По запросу заказчика муфты комплектуются соединителями под опрессовку или срывной болт.
