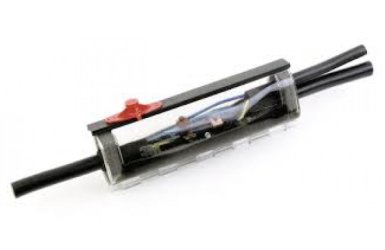

Заливные универсальные муфты серии 3М Scotchcast 91-AB используются в низковольтных электрических сетях на кабелях со сплошной изоляцией экранированных и неэкранированных, бронированных и небронированных. Заливные муфты данной серии могут использоваться как для соединения кабеля, так и для ответвления.
Преимущества заливных муфт 3М:
• Универсальность, заливная муфта может использоваться для соединения и для ответвления кабеля;
• Применяемый с муфтой электротехнический полиуретановый компаунд 3М Scotchcas 470 является гидрофобным и не растворяется в воде, что позволяет длительно эксплуатировать муфту в подводном состоянии;
• Отсутствие выделения вредных веществ при смешивании двухкомпонентного компаунда;
• Отсутствие контакта с компаундом во время смешивания и заливки благодаря системе CMP (закрытая система смешивания и заливки);
• Остатки компаунда в пакете для смешивания после использования можно утилизировать, как бытовые отходы;
• Интегрированный в корпус прокалывающий приемный клапан и интегрированный в пакет прокалываемый заливной клапан облегчают процесс заливки компаунда;
• Прозрачный корпус муфты, позволяющий контролировать заливку компаунда;
• Прозрачный пакет для смешивания, облегчающий визуальный контроль за процессом смешивания;
• Высокая допустимая нагрузка на растяжение и высокая стойкость к динамическим и ударным нагрузкам готового соединения.
| № | Наименование заливной муфты | Диаметр оболочки кабеля, мм | Сечение жил магистрального кабеля, мм2 | Сечение жил магистрального кабеля, мм2 | |
| Магистральный | Ответвительный | ||||
| 1 | 91-AB 111 | 15 | 15 |
4 x 6 |
4 x 4 5 x 2,5 |
| 2 |
91-AB 112 |
22 | 21 | 4 x 10 5 x 6 |
4 x 10 5 x 6 |
| 3 | 91-AB 113 | 29 | 22 | 4 x 25 5 x 16 |
4 x 16 5 x 10 |
| 4 | 91-AB 114 | 35 | 25 | 4 x 70 5 x 25 |
4 x 25 5 x 16 |
| 5 | 91-AB 115 | 50 | 30 |
4 x 150 |
4 x 50 5 x 25 |
| 6 | 91-AB 116 | 58 | 35 | 4 x 185 | 4 x 70 |
| 7 | 91-AB 117 | 65 | 45 | 4 x 240 | 4 x 150 |

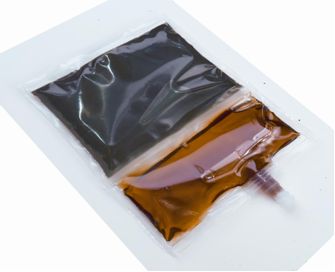

В состав комплекта заливной муфты входит двухкомпонентный полиуретановый компаунд Scotchcast 470 с прокалывающимся заливным клапаном. Ниже приведены его основные характеристики:
 |
Материал компаунда | полиуретан |
| Тип компаунда | двухкомпонентный | |
| Плотность (г/см3) | 1,16 | |
| Вязкость при 230С(Па.с) | 0,9 | |
| Твердость по Шору (D) | 59 | |
| Удлинение на разрыв (%) | 90 | |
| Время отвердения до гелеобразного состояния при 230С (мин) | 20 | |
| Диэлектрическая прочность (кВ/мм) | 20 | |
| Температура экзотеримеческой реакции при 400С (0С) | 90 | |
| Срок хранения (мес) | 24 |
Температура смешивания и заливки компаунда
Состав комплекта заливной муфты серии 3М Scotchcast 91-AB:
• прозрачный корпус заливной формы
• двухкомпонентный полиуретановый компаунд Scotchcast в индивидуальной упаковке универсальный
• универсальный герметичный губчатый уплотнитель
• абразивная лента для зачистки оболочки кабеля
• инструкция по монтажу
В состав комплекта не входят соединители.
