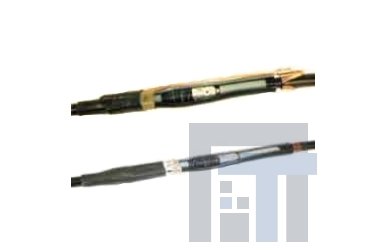

| Холодноусаживаемая соединительная муфта 3M Cold Shrink QS2000E Серия 92-AS 6x0-1 и 92-AS 2х0-1 Назначение Эти соединительные муфты предназначены для одножильных кабелей с изоляцией из сшитого полиэтилена, с экранированными жилами с медным проволочным экраном*, работающих под напряжением 6/10(12) кВ, в соответствии со стандартами VDE или подобными. Для любых типов соединителей. * - для приобретения кабелей с ленточным медным экраном обратитесь к представителям компании 3М. Описание Изделие QS2000E представляет собой муфту холодной усадки в виде одноэлементного многослойного цилиндрического корпуса, выполненного из кремнийорганической резины, с встроенными в него элементом выравнивания напряженности электрического поля, изоляционным слоем материала и полупроводящим слоем материала. Корпус муфты из кремнийорганической резины QS2000E поставляется в растянутом в радиальном направлении виде, размещенным в растянутом состоянии на удаляемом полимерном опорном корде. В процессе монтажа опорный корд разматывают в направлении против движения часовой стрелки, в результате чего корпус муфты усаживается на сросток монтируемого кабеля. Развиваемое при этом кремнийорганической трубкой постоянное значение радиального давления гарантирует надежность работы изделия в течение всего его срока службы. Существует два типа комплектов, в комплекте 92-AS 6х0-1 применяется холодноусаживаемый кожух, а экран кабеля соединяется при помощи медного сетчатого чулка и пружин постоянного давления, а в комплекте 92-AS 2х0-1 применяется термоусаживаемый кожух и экран соединяется путем соединения проволок экрана механическим соединителем. Преимущества • Простота монтажа путем извлечения спиралевидного корда • Широкий диапазон применения • Технология холодной усадки не требует применения огня/нагрева и специального инструмента, например, горелки для усадки (для комплектов с холодноусаживаемым кожухом) • Снижен риск ошибки монтажника, толщина стенки не зависит от квалификации монтажника • Отличная усадка при температурах до -20°С • Тело муфты сделано из силикона |
| Характеристики | ||||||
| Тип кабеля | Размеры кабеля | Размеры соединителя | Обозначение | |||
| Максимальный диаметр над оболочкой кабеля, мм |
Диаметр над изоляцией, мм |
Сечение жил, мм² | Диаметр, мм | Максимальная длина, мм | ||
| (А)ПвВ | 36 | 14,6 – 25,2 | 50 – 150 | 28 | 150 | 92-AS 610-1 |
| (А)ПвП | 46 | 19,1 – 36 ,8 | 120 – 400 | 42 | 230 | 92-AS 620-1 |
| (А)ПвПг | 74 | 33 ,4 – 67 ,6 | 500 - 1000 | 60 | 300 | 92-AS 63 0-1 |
| (А)ПвВ | 36 | 14,6 – 25,2 | 50 – 150 | 28 | 150 | 92-AS 210-1 |
| (А)ПвП | 46 | 19,1 – 36 ,8 | 120 – 400 | 42 | 230 | 92-AS 220-1 |
| (А)ПвПг | 74 | 33 ,4 – 67 ,6 | 500 - 1000 | 60 | 300 | 92-AS 230-1 |
Соответствие стандартам Соединительная муфта отвечает требованиям стандартов ГОСТ 13781.0-86, IEEE 48, VDE 0278, части 1, 4 и 5. Комплект поставки В комплект поставки входят все необходимые для монтажа 1-й соединительной муфты детали, за исключением соединителей. |
