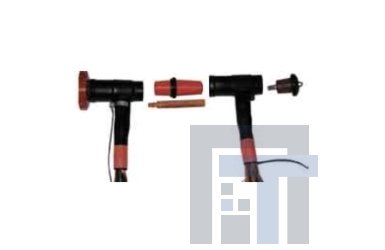

| Соединительная втулка 3M KU 23.2 (33) Назначение Предназначена для параллельного присоединения адаптеров серии 93-ЕЕ 705-6/х (KU 23.2) и 94-ЕЕ 705-6/х (KU 33). Комплект разработан для небронированных кабелей с изоляцией из сшитого полиэтилена с индивидуальным проволочным медным экраном на напряжения 6/10(12) и 12/20(24) кВ при максимальной нагрузке 630 А. Максимальное напряжение системы 24 кВ, максимальное импульсное напряжение 125 кВ. Описание Соединительная втулка KU 23.2 представляет собой медную полую трубку круглого сечения запрессованную в силиконовую резину с двусторонним конусом. Втулка предназначена для последовательного соединения экранированных Т-образных несимметричных адаптеров серии 93-ЕЕ 705-6/х при параллельном присоединении кабелей к одному проходному изолятору. Поэтому сама втулка имеет несимметричную форму. С одной стороны она имеет форму изолирующей заглушки адаптера, с другой – форму проходного изолятора С типа. Контактное соединение выполняется медным шестигранным пальцем с резьбой, который вставляется внутрь трубки втулки. Несимметричность адаптеров и втулки позволяет уменьшить общий размер всей сборки. Втулка KU 33 устроена точно также, но имеет с обоих сторон одинаковые конусы, соответствующие размерам проходного изолятора С типа и используется для соединения симметричных адаптеров серии 94-ЕЕ 705-6/х. Преимущества • Материал – силиконовая резина • Обеспечивает полностью экранированное соединение, может работать в погруженом в воду состоянии • Обеспечивает защиту персонала в случае неосторожного прикосновения • Быстрый и легкий монтаж – не требуется специнструмент (например, горелка) • Комплект включает все необходимое для монтажа |
| Характеристики | |||
| Номер комплекта | Номер соединительной втулки | ||
| 93-ЕЕ 705-6 /95 | KU 23.2 | ||
| 93-ЕЕ 705-6 /240 | KU 23.2 | ||
| 94- EE 705-6 /x * | KU 33 | ||
* - для всех комплектов этой серии используется втулка KU 33
| Соответствие стандартам Втулка соответствует требованиям стандартов Cenelec HD 629.1 S1 and IEC 60502-4. Комплект поставки В комплект поставки входят три соединительные втулки для монтажа трех фаз, соединительные и вспомогательные элементы и инструкция по монтажу. |
