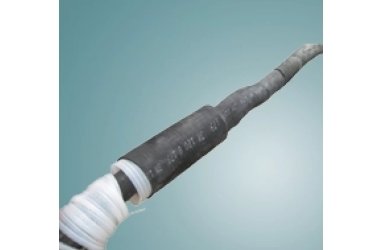

Соединительная муфта холодной усадки 3121 предназначена для соединения гибких резиновых кабелей КГ, КГН, КГЭС, КГЭШ и их аналогов. Монтаж муфты холодной усадки осуществляется без использования огня, и горелки. Муфту холодной усадки можно монтировать непосредственно на месте повреждения кабеля (в карьере, шахте), не вывозя кабель в ремонтный цех и не используя вулканизатор.
Область применения соединительной муфты 3121:
- Соединение, ремонт кабелей КГ, КГН и их аналогов;
- Соединение, ремонт кабелей КГЭС, КГЭШ, питающих самоходные вагоны, погрузо-доставочные машины в рудниках и шахтах горнодобывающих предприятий.
Параметры соединительной муфты холодной усадки для гибких кабелей 3121:
|
Наименование муфты |
Сечение, мм2 |
Марки гибких кабелей |
|
3121 |
3 х 16 – 3 х 35* |
КГЭШ, КГЭС и их аналоги |
|
3х16+1х10 – 3х70+1х50 |
КГ, КГН и их аналоги |
|
|
4х16 – 4х70 |
КГ, КГН и их аналоги |
* При любом количестве вспомогательных жил (жила заземления, жила управления, и т.д.)
Соединительную муфту данного типа разрешается применять на кабеле КГ, КГН, КГЭС, КГЭШ в рудниках и шахтах, на открытых горных работах (в карьерах), и обогатительных фабриках. Разрешение Федеральной службы по экологическому, технологическому и атомному надзору № РРС 00-37138 от 24.12.2009 г.
Преимущества использования муфты холодной усадки 3121:
- Муфта холодной усадки рекомендуется для капитального ремонта кабеля;
- Отремонтированный кабель можно многократно наматывать на барабан;
- Большая долговечность отремонтированного соединения;
- Экономичность и быстрота монтажа муфты, муфта монтируется в течение 30-60 минут;
- Технология монтажа без применения огня/нагрева. Не требуется специального инструмента, например, горелки для усадки;
- Высокая устойчивость к истиранию
- Высокая устойчивость к старению и воздействию химикатов.
Видео инструкция по монтажу кабельной соединительной муфты холодной усадки 3121:
