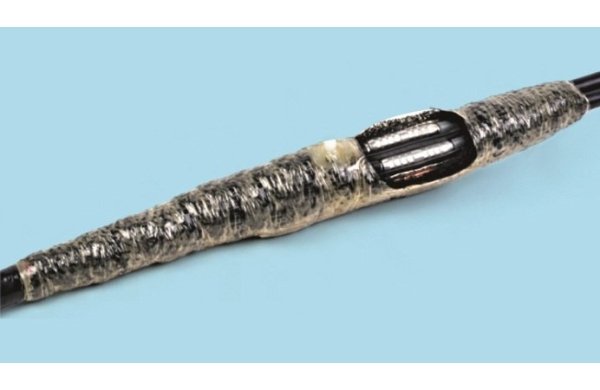

Эта заливная соединительная муфта применяется для сращивания трехжильных кабелей с бумажной изоляцией, работающих под напряжением до 10 кВ.
Область применения соединительной муфты 92-OT 421-3:
- Соединительная муфта разработана специально для соединения кабеля на предприятиях угледобывающей промышленности, как в подземных горных выработках, так и в наземных сооружениях;
- в нефтехимической промышленности и везде, где применение огня при производстве кабельных работ ограничено либо категорически запрещено;
- для соединения кабеля там, где сами кабели и места их сращивания подвержены высоким химическим, механическим и термическим нагрузкам.
Параметры муфты 92-OT 421-3:
|
Наименование муфты |
Сечение жилы, мм. кв. |
Марки кабелей с бумажно-масляной изоляцией |
|
92-OT-421-3 |
до 240 |
СБ, ЦСБ, СБГ, ЦСБГ и их аналоги |
Преимущества муфты 92-OT 421-3:
- Метод особенно пригоден при вертикальном монтаже.
- Применяется для кабеля любого сечения.
- Отсутствует ограничение по длине муфты.
- Универсальность применения.
- Использование системы СМР (закрытое смешивание и заливка компаунда).
- Отсутствие огня при монтаже.
Соединительную муфту данного типа разрешается применять в рудниках и шахтах, опасных по газу и пыли, на открытых горных работах (в карьерах), и обогатительных фабриках. Разрешение Федеральной службы по экологическому, технологическому и атомному надзору № РРС 00-37138 от 24.12.2009 г.
Дополнительные рекомендации по 92-OT 421-3
При монтаже данной муфты требуется специальный инструмент – пистолет-шприц для нагнетания компаунда Е-4 D. Для уменьшения физических размеров муфты и упрощения монтажа рекомендуется использовать соединители под опрессовку.
Видео иструкция по установке соединительной муфты 92-ОТ 421-3:
