Характеристики антенны HFR-3
• Диапазон HFR-3 частот: 1 - 10 МГц
• Импеданс (номинал): 50 Ом
• Тип разъема антенны: N (male)
• Размеры устройства: 2.3" (диаметр) x 15.6"
• Вес (с усилителем): 6.7 фунтов (3.04 кг)

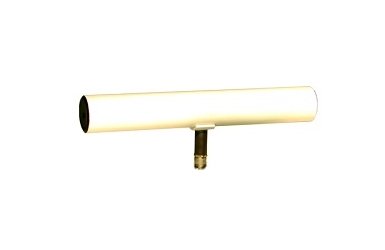

Описание штыревой антенны HFR-3
Антенна HFR-3 – это электромагнитный стержень, который используется для высокоточного измерения магнитного поля в соответствии с ТЗ (по стандартам) в частотном диапазоне 1 – 10 МГц.
Все штыревые антенны от A.H. Systems (модели HFR-1, -2, -3) отличаются легкой и прочной конструкцией, небольшими габаритными размерами и высокой производительностью.
Штыревые излучающие антенны можно рассматривать в качестве эталона для проведения тестов магнитного поля.
Производитель A.H.Systems предлагает для тестирования стержневые (штыревые) антенны как по отдельности (модель HFR-3, а также модели HFR-1, HFR-2 и HFR-4), так и в наборе AK-HFR, состоящем из четырех этих антенн, которые могут покрыть частотный диапазон в радиусе 100 Гц – 30 Гц.
Если при тестировании магнитного поля нужна высокая точность, то излучающие штыревые антенны являются лучшей альтернативой обычным рамочным антеннам.
Применяемый для всех моделей антенн штыревых специальный усилитель (EHA-50B), работающий от батареек, установленный в металлическом кожухе, помогает антенне покрыть весь диапазон частот.
Высоконадежная конструкция, отменная чувствительность, превосходные характеристики штыревых антенн позволяют эффективно использовать их для тестирования по MIL-STD (ст. военный), ст. VDE и ст. TEMPEST.
Особенности антенны HFR-3
• Диапазон частот HFR-3: 1 - 10 МГц
• Сверхвысокая чувствительность
• Компактная и легкая конструкция
• Индивид. калибровка (на 1 м, сертификат в комплекте)
• Тестирование согласно: ст.Tempest, ст.MIL-STD и VDE
