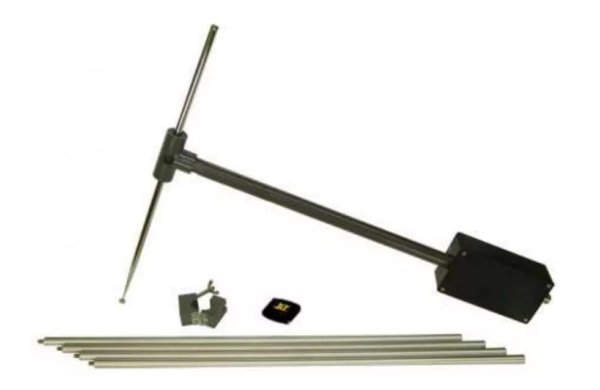

Дипольная антенна A.H.Systems FCC-1 (25 - 70 МГц)

Артикул: 1-352351

  • Диапазон FCC-1 по частотам: 25 – 70 МГц
  • Работоспособность на прием/передачу
  • Измерение сигналов на затухание (FCC/VDE)


Особенности антенны FCC-1



• Диапазон FCC-1 по частотам: 25 – 70 МГц

• Работоспособность на прием/передачу

• Измерение сигналов на затухание (FCC/VDE)

• Конструкция диполя сверхпрочная, надежная

• Дизайн в виде: FCC (устройства симметрирующего)

• Низкий КСВ, низкие потери согласующего устройства

• Индивидуальная калибровка диполя FCC-3



Характеристики диполя FCC-1



• Диапазон FCC-1 по частотам: 25 – 70 МГц

• Мощность постоянная max: 300 Вт

• Потери балуна (согл. устр-во): < 0,5 дБ

• Коэффициент КСВН составляет: < 1.5:1

• Импеданс антенны дипольной: 50 Ом

• Разъем антенны имеет тип: N (f)

• Размеры (длина): 23,7” (60,2 см)

• Вес диполя FCC-1: 1,2 фунтов (544 гр.)



Описание дипольной антенны FCC-1



Антенна FCC-1 представляет собой резонансный прецизионный полуволновой диполь от A.H.Systems, созданный для тестов на соответствие в частотном диапазоне 25 - 70 МГц.

Дипольная антенна модели FCC-1 является наиболее эффективным решением для измерения сигнала по затуханию.

Характеристики диполя FCC-1 предусматривают малые потери балуна (согласующего устройства) < 0,5 дБ, а низкое значение КСВ < 1,5:1.

Настроенный диполь FCC-1 может применяться для стандартов по измерениям ЭМИ и по измерениям (согл. ANSI-C63.5, OET-55) затуханий сигналов.

Антенна дипольная FCC-1 изготавливается в дизайне FFC Balun и проходит калибровку в лаборатории индивидуально.

Резонансная полуволновая дипольная антенна FCC-1 является простым и эффективным решением для измерения значения коэффициента усиления.



Поставляемые аксессуары для FCC-1



• Для крепежа одного балуна (резьба): 1/4 - 20

• Телескопические элементы: 2 шт.

• Рулетка: 1 шт.



Рекомендуемые принадлежности для FCC-1



• ATU-510 (Штатив для антенны, деревянный)

• AEH-510 (Головка по азимуту и углу, пластиковая)

• PAM-0202 (Предусилитель)

• SAC-213 (Кабель 3м, N/N, RG-58A/U)



Дополнительная информация по антенне FCC-1



• Техническое описание антенны FCC-1 (по запросу)



3 Meter Antenna Factor (Horizontal Polarity) FCC-1



Frequency (MHz) Element Length (L/2-in) Antenna Factor (dB/m) Gain (dBi)
25 96 2.4 -4.2
30 96 -0.7 0.5
35 82 0.3 0.9
40 71 1/2 1.2 1.1
45 63 3/4 2.6 0.7
50 57 3.5 0.7
55 54 1/2 4.1 0.9
60 47 1/4 4.6 1.2
65 45 4.4 2.1
70 41 5.5 1.6



10 Meter Antenna Factor (Horizontal Polarity) FCC-1



Frequency (MHz) Element Length (L/2-in) Antenna Factor (dB/m) Gain (dBi)
25 96 0.7 -2.5
30 96 -1.9 1.7
35 82 -0.8 1.9
40 71 1/2 0.3 2.0
45 63 3/4 2.0 1.3
50 57 3.3 0.9
55 54 1/2 3.6 1.5
60 47 1/4 4.8 1.0
65 45 4.9 1.6
70 41 5.7 1.4
