Дипольная реконфигурируемая антенна предназначена для формирования электромагнитного поля в диапазоне частот 3 – 300 МГц по трем участкам диапазона:
- 3 – 30 МГц,
- 30 – 100 МГц,
- 100 – 300 МГц
Может быть использовать в научно-исследовательских лабораториях и на испытательных полигонах.

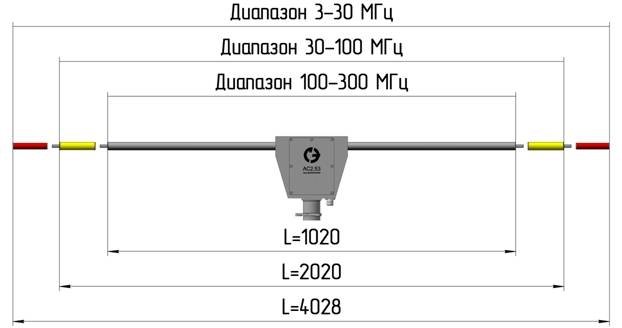

Изменение участков рабочего диапазона осуществляется путем изменения размера диполей, согласно рисунка.
Антенна может подключаться ко всем типам генераторов ВЧ сигнала диапазона частот 3 – 300 МГц.
| Технические характеристики антенны АС2.53: | |
| Диапазон частот* | 3 – 300 МГц |
| Масса | 8 кг |
| Высота мачты | от 2 до 6 м |
| Мах линейный размер диполя | менее 4 м |
| Поляризация | линейная (горизонтальная) |
| Масса | 8 кг |
| Диапазон рабочих температур | -40 +50 С |
Диапазон частот:
| Участок А (длина диполя 4 м) 3 – 30 МГц |
| Участок Б (длина диполя 2 м) 30 – 100 МГц |
| Участок В (длина диполя 1 м) 100 – 300 МГц |
Коэффициент усиления:
| КУ в участке А, не менее минус 40 дБ |
| КУ в участке Б, не менее минус 10 дБ |
| КУ в участке В, не менее минус 5 дБ |
