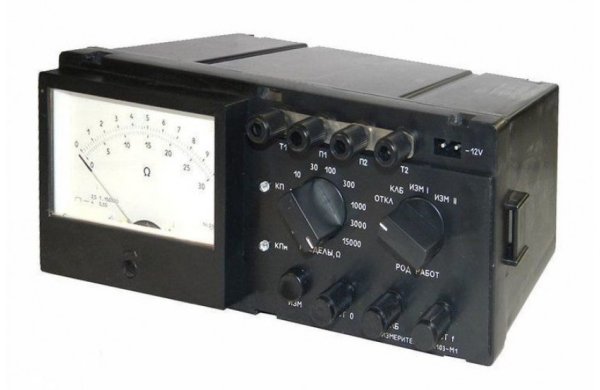

Измеритель сопротивления заземления Ф4103

Артикул: 1-16480

• Питание – элемент (R20, RL20) 9 шт.
• Частота оперативного тока – 265-310 Гц.
• Время установления рабочего режима - не более 10 секунд.
• Время установления показаний в положении "ИЗМ I" - не более 6 секунд, в положении "ИЗМII" - не более 30 секунд.
• Продолжительность непрерывной работы не ограничена.
• Норма средней наработки на отказ - 7250 часов.
• Средний срок службы - 10 лет
• Условия эксплуатации - от минус 25 ° С до плюс 55 ° С.
• Габаритные размеры, мм – 305х125х155.
• Масса, кг , не более – 2,2.

Измеритель сопротивления заземления Ф4103

Измеритель сопротивления заземления Ф4103-М1 предназначен для измерения сопротивления заземляющих устройств, удельного сопротивления грунтов и активных сопротивлений как при наличии помех, так и без них с диапазоном измерений от 0-0,3 Ом до 0-15 Ком (10 диапазонов).
Измеритель Ф4103 является безопасным. При работе с измерителем в сетях с напряжением выше 36 В необходимо выполнять требования безопасности, установленные для таких сетей
Класс точности измерительного прибора Ф4103 – 2,5 и 4 (в зависимости от диапазона измерения).
• Питание – элемент (R20, RL20) 9 шт.
• Частота оперативного тока – 265-310 Гц.
• Время установления рабочего режима - не более 10 секунд.
• Время установления показаний в положении "ИЗМ I" - не более 6 секунд, в положении "ИЗМII" - не более 30 секунд.
• Продолжительность непрерывной работы не ограничена.
• Норма средней наработки на отказ - 7250 часов.
• Средний срок службы - 10 лет
• Условия эксплуатации - от минус 25 ° С до плюс 55 ° С.
• Габаритные размеры, мм – 305х125х155.
• Масса, кг , не более – 2,2.
Перед проведением измерений измерителем Ф4103 необходимо, по возможности, уменьшить количество факторов, вызывающих дополнительную погрешность, например, устанавливать измеритель практически горизонтально, вдыли от мощных электрических полей, использовать источники питания 12±0,25В, индуктивную составляющую учитывать только для контуров, сопротивление которых меньше 0,5 Ом, определять наличие помех и так далее.
Помехи переменного тока выявляются по качаниям стрелки при вращении ручки ПДСТ в режиме "ИЗМI". Помехи импульсного (скачкообразного) характера и высокочастотные радиопомехи выявляются по постоянным непериодическим колебаниям стрелки.
Пример расчет погрешности при измерении прибором Ф4103.
Измеряется сопротивление заземляющих устройств подстанции напряжением 110кВ. Температура воздуха - минус 10 град., влажность - 100%. Измеритель питается от внутреннего источника, положение измерителя горизонтально, сильных электромагнитных полей, влияющих на измерения нет.
Измеренная величина сопротивления Rx=0,15 Ом на диапазоне 0 - 0,3 Ом. В измеряемой цепи были обнаружены помехи переменного тока.
Погрешность измерения в общем случаеи вычисляется по формуле - D=D0+Dc1+Dc2+Dc3+...+Dcn, где D0 - предел основной погрешности прибора, Dcn - погрешности от влияющих факторов.
Учтем максимально возможные погрешности:
• от индуктивности заземлителя - Dc1=8%,
• от температуры - Dc2=20-(-10)/10*4=12%
• от напряжение питания - Dc3=4%
• от помех переменного тока - Dc4=2%
D=D0+Dc1+Dc2+Dc3+Dc4=4+8+12+4+2=30%
Относительная погрешность Y может быть рассчитана по формуле - Y=N*D/Rx, где N - диапазон измерений, Rx - измеренное сопротивление. Имеем - Y=0.3*30/0.15=60%.
Вероятность того, что все составляющие погрешности будут иметь максимальную величину с одинаковым знаком - чрезвычайно мала, поэтому итоговая погрешность измерений будет значительно
