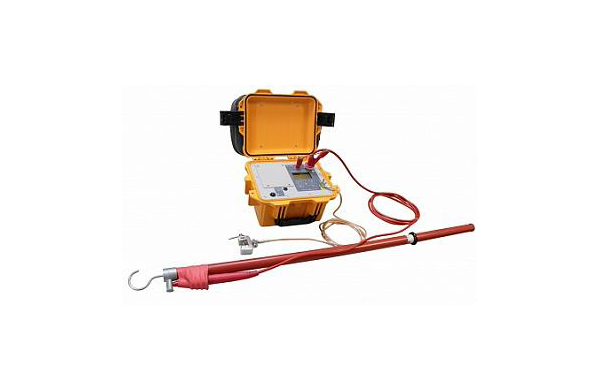

Устройство испытательное ПН-20 предназначено для проведения испытаний и оценки сопротивления изоляции, не находящихся под напряжением высоковольтных кабельных линий, изоляторов, муфт, двигателей и другого оборудования, а также для проверки высоковольтных разрядников постоянным напряжением от 0,5 до 20 кВ. Устройство может быть использовано линейным персоналом для оперативного контроля состояния изоляции перед включением в работу оборудования после монтажа или ремонта.
автоматический выбор диапазонов измерения;
защита от подключения к необесточенной сети или внезапной подачи напряжения во время измерений;
программируемое время измерения сопротивления от 1 до 60 минут;
выбор функции автоматической остановки испытания при возникновении пробоя;
индикация уровня остаточного напряжения на объекте после окончания измерения и автоматическое его снятие;
ударопрочный, пыле- и влагозащищенный корпус. Степень защиты в транспортном положении IP67, в рабочем положении IP40;
высокая помехоустойчивость в измеряемой цепи;
автоматический переход в энергосберегающий режим через 2,5 минуты после окончания измерений;
жидкокристаллический дисплей;
индикация состояния внутреннего источника питания;
система защиты аккумулятора от перезаряда;
защита от неправильного включения;
память до 50 результатов испытаний.
Установка испытательного напряжения постоянного тока от 0,5 до 20 кВ
от 0,5 до 10 с шагом 0,1 кВ
от 10 до 20 с шагом 1 кВ
Предел измерения сопротивления до 20 ГОм
Диапазон измерений переменного напряжения относительно земли от 10 до 700 В
Показания тока утечки от 0,05 до 800 мкА
Измерение напряжения пробоя разрядников от 0,5 до 20 кВ
Питание герметичный свинцово-кислотный аккумулятор 12 В 4,5 А/ч
Рабочая температура от - 20°С до +50°С
