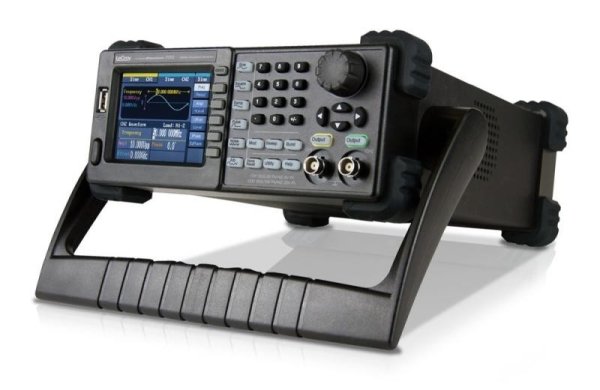

| Генератор сигналов LeCroy WaveStatiom 2012 Два независимых выходных канала: диапазон частот 1 мкГц...10 МГц; выходной уровень: Канал1: 2 мВ....10 Впик-пик (50 Ом), 4 мВ...20 Впик-пик (1 МОм); Канал 2: 2 мВ...3 Впик-пик (50 Ом), 4 мВ...6 Впик-пик (1 МОм); формы сигналов: синус, меандр, треугольник, импульс, шум; режимы модуляции: АМ, ФМ, ЧМ, АМн, ФМн, ЧМн, ШИМ; режимы (ГКЧ) и формирования пакетов (Burst). Сигналы произвольной формы (> 40 форм): ЦАП 14-бит, частота дискретизации 125 MГц, длина памяти СПФ 16 К точек.Встроенный частотомер 100 мГц … 200 МГц. Интерфейс: USB, (опционально GPIB – usb-кабель адаптер). 105 ? 229 ? 280 мм, 2,6 кг ОСНОВНЫЕ ХАРАКТЕРИСТИКИ • 2 канала (два независимых выхода) • Диапазон частот (синус): 1 мкГц – 10 МГц; для меандра до 25 МГц (в зависимости от модели) • Разрешение по частоте 1 мкГц • Разрядность ЦАП 14 бит; частота дискретизации 125 МГц; память 16 тысяч точек • Использование прямого цифрового синтеза (DDS) • Погрешность (1 год): 1х10-4 (опция: ±2×10-7) • Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный, импульс, белый шум • Режим формирования сигнала произвольной формы (45 видов) • Виды модуляции: АМ, ФМ, ЧМ, ЧМн, АМн, ШИМ • Режим: ГКЧ (свипирование), формирование пакета (Burst) 1 …50000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…500 с, нач. фаза 0,1º - 360º • Вход внешнего ОГ (10 МГц), синхронизация (вход и выход) • Интерфейс USB (ДУ, программирование), GPIB (КОП) • ПО для формирования сигналов СПФ • Цветной графический дисплей (диаг.9 см, 320х240) • Опция 100: термостатированный опорный генератор (стабильность: ±2×10-7) |
| Модель | Кол-во каналов | Диапазон частот | Длина памяти (точек) | Частота дискр. |
| WaveStatiom 2012 | 2 канала | 10 МГц | 16 К | 125 МГц |
| WaveStatiom 2022 | 2 канала | 25 МГц | 16 К | 125 МГц |
| WaveStatiom 2052 | 2 канала | 50 МГц | 16 К | 125 МГц |
| Компания LeCroy расширяет свою линейку цифровых генераторов, представленных ранее серией ArbStudio генераторов произвольных форм на базе ПК. Новые генераторы относятся к классу генераторов специальной и произвольной формы (СПФ) бюджетного сегмента. В серии представлены три модели генераторов с максимальной выходной частотой 10 МГц, 20 МГц и 50 МГц. Генераторы WaveStation от LeCroy обеспечивают выдачу 5 форм стандартных функциональных сигналов: синус, прямоугольник, треугольник, импульс, шум, а также воспроизведение более 40 встроенных в меню готовых форм сигналов произвольной формы. Новинки используют технологию прямого цифрового синтеза (DDS), которая позволяет формировать точные, стабильные и неискаженные по форме сигналы для широкого круга измерительных приложений и инженерного дизайна. Генераторы оснащены информативным цветным графическим ЖК-дисплеем и имеют удобный пользовательский интерфейс. Особенностью серии WaveStation является наличие в генераторах двух полностью независимых выходных каналов, что обеспечивает возможность одновременной генерации совершено произвольных сигналов (по частоте, амплитуде и форме). Генераторы имеют переключаемое выходное сопротивление 1 МОм / 50 Ом для обеспечения возможности подключения к различным трактам. |
