Под заказ

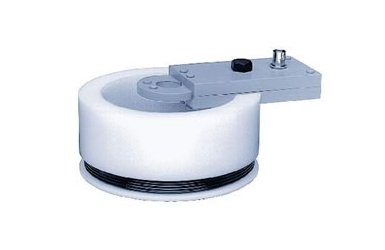

Рамочная антенна ETS-Lindgren 7606 (30 Гц - 100 кГц)

Артикул: 1-351923

  • Макс. частота: 100 кГц
  • Мин. частота: 30 Гц
  • Абсорбер FS-980 FerroSorb частоты 30 Гц


Приемная экранированная антенна EMCO 7606



• Диапазон антенны: 30 МГц – 100 кГц

• Конструкция соответствует MIL-STD 462D

• Экранированная антенна

• Работает на прием сигналов



Описание рамочной антенны EMCO 7606



Антенны 7606 ETS-Lindgren представляет собой экранированную (защищенную) рамочную антенну.

Модель антенны EMCO 7606 близка к модели EMCO 7605, но имеет вместо излучающего контура – приемный контур.

Конструкция антенны 7606 соответствует MIL-STD 462D.

Рамочная антенна 7606, как и 7605, используется в системе по верификации способности тестируемого оборудования на предмет устойчивости к излучению магнитных полей.

Конструкция антенны ETS-Lindgren 7606 включает саму антенну диаметром 40 мм, имеющую 51 виток из провода марки AWG-41 (7-ми жильного провода).

Антенны EMCO 7605 и 7606 используются вместе для индивидуалной калибровки той же антенны 7605 и остальных средств тестрирования и измерения.



Конфигурация антенны 7606

Стандартная конфигурация

• Антенна 7606 в сборе

Дополнительные опции

• Рекомендуется опция для антенны 7606 - катушка Гельмгольца



Характеристики антенны 7606

Характеристики электрические антенны

• Частота антенны мин.: 30 Гц

• Частота антенны макс.: 100 кГц

• Поглотительный ЭМС материал FS-980 FerroSorb™: 30 Гц

• Тип разъемов: BNC

• Импеданс: 50 Ом

• Поляризация 7606: линейная

• Тип ДНА: всенаправленный

Характеристики физические

• Высота антенны 7606: 5,9 см

• Вес антенны: 0,2 кг
