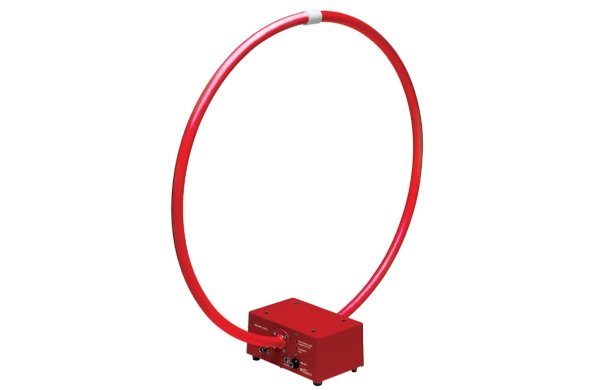

Рамочная антенна ETS-Lindgren 6502 (9 кГц - 30 МГц)

Артикул: 1-352036

  • Высота – 67,3 см
  • Длина – 12 см
  • Ширина – 19 см
  • Вес – 2 кг


Антенна EMCO 6502



• 9 кГц - 30 МГц

• Два года гарантии

• Индивидуальная калибровка

• Удаленный мониторинг

• Индикатор насыщения



Описание антенны 6502



Антенна 6502 ETS-Lindgren представляет собой активную экранированную рамочную антенну с предусилителем, работающую в диапазоне частот от 9 кГц до 30 МГц.

Предусилитель антенны 6502 встроен в ее основание и обеспечивает 50-омный выход.

Встроенный предусилитель увеличивает чувствительность антенны 6502 и поддерживает ее КПД.

Насыщенность индикатор включается, когда входящий сигнал превышает 5 V/m предела насыщения внутреннего предусилителя.

Питание предварительного усилителя осуществляется от герметичных аккумуляторных батарей.

На передней панели управления предусилителя антенны 6502 имеется: выключатель питания, индикатор питания, индикатор насыщения, гнездо для зарядного устройства.

Переключателем выбирается подключение зарядного устройства для 115 VAC или 230 VAC 50/60 Гц.

Каждая рамочная антенна ETS-Lindgren, в том числе и антенна 6502, индивидуально калибруются в соответствии со стандартом IEEE-291.

При тестировании устройств, антенной ETS-Lindgren 6502 можно более точно измерять напряженность поля.

Производитель ETS-Lindgren кроме модели 6502 выпускает также другие современные функциональные рамочные антенны, такие как: 6507, 6509, 6511, 6512.



Конфигурация 6502

Стандартная конфигурация

• Антенна/цикл сборки

• Зарядное устройство

• Кронштейн для крепления с отверстиями для штативов ETS-Lindgren или других установок (со стандартной резьбой 1/4 х 20)

Опции

• Индивидуально калибруются в соответствии с IEEE STD 291. В руководство включены: актуальные индивидуальные градуировочные коэффициенты и подписанный сертификат соответствия калибровки.

• Удаленный мониторинг. Опция дистанционного мониторинга с 10 м волоконно-оптической линией для удаленной индикации включения питания.

• Предоставляются в соответствии с запросом Заказчика.



Характеристики антенны 6502

Электрические характеристики

• Минимальная частота: 9 кГц

• Максимальная частота: 30 МГц

• 1 дБ Comp. Point: 5 V/m

• Разъемы: - BNC (f)

• Динамический диапазон: 125 дБ @ 1 МГц, 85 дБ @ 10 кГц

• Импеданс (номинальный): 50 Ω

• Тип антенны 6502: всенаправленный

• Поляризация: линейная

• Требуемая мощность: 13.8 VDC

• Чувствительность (типовая): -1 дБ(мкА/м) @ 10 кГц, 42 дБ(мкА/м) @ 1 МГц

Физические характеристики

• Высота – 67,3 см

• Длина – 12 см

• Ширина – 19 см

• Вес – 2 кг
