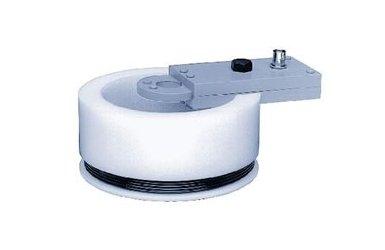

Рамочная антенна ETS-Lindgren 7605 (30 Гц - 100 кГц)

Артикул: 1-351922

  • Макс. частота: 100 кГц
  • Мин. частота: 30 Гц
  • Абсорбер FS-980 FerroSorb™: частоты 30 Гц


Рамочная излучающая антенна EMCO 7605



• Частоты: 30 Гц – 100 кГц

• Создана в соответствии с MIL-STD 462D



Описание рамочной антенны 7605



Две модели антенн ETS-Lindgren, аналогичные по конструкции, сделаны так: одна антенна 7605 с излучающим корпусом, другая антенна 7606 с измерительным корпусом.

Обе антенны EMCO соответствуют требованиям по методу RS101 – стандарту MIL-STD 462D.

Данные модели антенн ETS-Lindgren выполняют функции системы для верификации способности тестируемого технического устройства к устойчивости излучающим ЭМ полям.

Конструкция антенны EMCO 7605 имеет катушку с 20-ти витками медной эмалированной проволоки типа AWG-12.

В соответствии с STD 462D имеет расстояние от верхушки контура до точки колец 5 см.

Антенна ETS-Lindgren модели 7605 рекомендована для стандарта ISO 11452-8, а именно: «Транспорт дорожный. Методы испытаний на устойчивость компонентов к воздействию узкополосного излучения ЭМ энергии. Ч. 8. Устойчивость к воздействию магнитных полей».

Плотность магнитного потока, которую излучает антенна 7605, составляет 9,5 x 107 пТл/А, что означает 160 дБ (пТл/А), на расстоянии 5 см от оси до центра.

Антенны моделей 7605 и 7606 применяются, в том числе, для калибровки измерительных средств, в том числе самой антенны модели 7605.



Конфигурация антенны 7605

Стандартная

• Антенна 7605 в сборе

Дополнительно

• Рекомендуется в качестве дополнения к антенне катушка Гельмгольца



Характеристики антенны 7605

Электрические характеристики

• Макс. частота: 100 кГц

• Мин. частота: 30 Гц

• Абсорбер FS-980 FerroSorb™: частоты 30 Гц

• Импеданс: 50 Ом

• Тип разъемов антенны 7605: (2) «банан»

• ДНА: всенаправленная

• Поляризация 7605: линейная

Физические характеристики

• Высота антенны: 5,9 см

• Вес антенны: 0,2 кг



См. другие модели антенн рамочных ETS-Lindgren:



• EMCO-6502

• EMCO-6507

• EMCO-6509

• EMCO-6511

• EMCO-6512

• EMCO-7603

• EMCO-7604

• EMCO-7606
