Рамочная антенна ETS-Lindgren 7604 (20 Гц - 500 кГц)

Артикул: 1-351921

  • Частота минимум: 20 Гц
  • Частота максимум: 500 кГц
  • Импеданс: 50 Ом


Экранированная рамочная антенна EMCO 7604



• Частоты: 20 Гц – 500 кГц

• Стандарт MIL-STD 462D



Описание экранированной антенны 7604

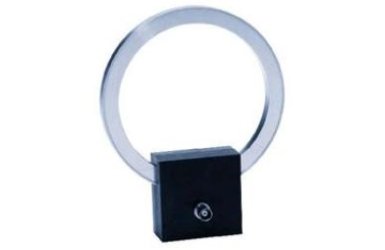

Рамочная антенна 7604 представляет собой рамку с алюминиевым корпусом (диаметром 13,3 см), эффективно воспринимающую магнитное поле.

Контур антенны EMCO 7604 имеет 36 витков из многожильного провода 7 х 41, что обеспечивает низкую индукцию.

В соответствии с IEEE-291 (р.2.3.1) антенну EMCO 7604 можно калибровать индивидуально в специально аккредитованной лаборатории ETS-Lindgren, с помощью оборудования NIST.

Обладая параметрами рабочих характеристик и фактических коэффициентов антенны, легко измерить с высокой точностью напряженность поля.



Конфигурация антенны 7604

Стандартная конфигурация

• Рамка антенны в сборе

• Крепеж для штатива или иного устройства ETS-Lindgren (1/4" x 20)

Опции (дополнительные)

• Под заказ: индивидуальные корпусы для антенны



Характеристики антенны 7604

Электрические характеристики

• Частота минимум: 20 Гц

• Частота максимум: 500 кГц

• Импеданс: 50 Ом

• Модель разъема антенны: BNC

• Линейная поляризация

• Всенаправленная ДНА

Физические характеристики

• Длина: 2,8 см

• Высота: 17,8 см

• Ширина: 6,3 см

• Вес устройства: 0,9 кг
