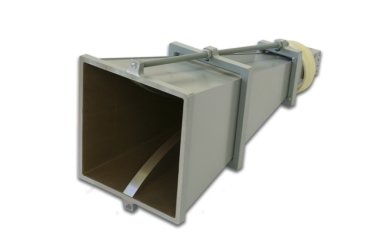

Широкополосная измерительная рупорная антенна СКАРД-Электроникс П6-124

Артикул: 1-363254

  • Предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 2 до 18 ГГц.
  • Позволяет производить измерения сверхширокополосных сигналов малой длительности.
  • Стабильные метрологические характеристики позволяют проводить измерения слабых сигналов и генерировать электромагнитное поле без значимых обратных потерь.
  • Защита оконечного оборудования от статического электричества обеспечивается конструкцией антенны (с применением заземляющего устройства).
  • Возможна эксплуатация в лабораторных и полевых условиях, а также на средствах подвижности.



Широкополосная измерительная рупорная антенна П6-124 на базе H – образного волновода  предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 2 до 18 ГГц.

В зависимости от типа присоединенного оконечного устройства может использоваться для измерения напряженности  электромагнитного поля или плотности потока энергии, излучения электромагнитного поля, определения поляризации сигнала и направления на источник излучения.

Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН. Внесена в ГРСИ под регистрационным номером 58705-14.

  • Позволяет производить измерения сверхширокополосных сигналов малой длительности.
  • Стабильные метрологические характеристики позволяют проводить измерения слабых сигналов и генерировать электромагнитное поле без значимых обратных потерь.
  • Защита оконечного оборудования от статического электричества обеспечивается конструкцией антенны (с применением заземляющего устройства).
  • Возможна эксплуатация в лабораторных и полевых условиях, а также на средствах подвижности.
  • Поставляется с поверочным сертификатом.



Технические характеристики антенны П6-124:
Диапазон частот 2-18 ГГц
Коэффициент усиления ≥ 10,0 дБ
КСВН типовое 2,0
Поляризация линейная
Пределы погрешности Ку ± 2,0 дБ
Тип СВЧ соединителя SMA
Габариты 442*208*174 мм
Масса 2,8 кг
Диапазон рабочих температур -40 + 65 С
