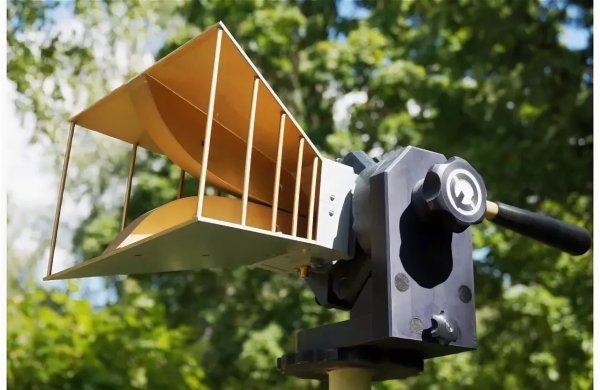

Широкополосная измерительная рупорная антенна СКАРД-Электроникс П6-123

Артикул: 1-363252

  • Предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 0,9 до 12 ГГц.
  • Стабильные метрологические характеристики позволяют проводить измерения слабых сигналов и генерировать электромагнитное поле без значимых обратных потерь.
  • По требованию заказчика поставляется с СВЧ выходным соединителем N или SMA типа.
  • Может использоваться для проведения измерений до 18 ГГц при увеличении неравномерности Ку до 3dB от типового значения.
  • Защита оконечного оборудования от статического электричества обеспечивается конструкцией антенны (с применением заземляющего устройства).
  • Возможна эксплуатация в лабораторных и полевых условиях, а также на средствах подвижности.



Широкополосная измерительная рупорная антенна П6-123 на базе  H – образного волновода  предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 0,9 до 12 ГГц.В зависимости от типа присоединенного оконечного устройства может использоваться для измерения напряженности  электромагнитного поля или плотности потока энергии, излучения электромагнитного поля, определения поляризации сигнала и направления на источник излучения.

Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН.

  • Идеально подходит для измерения радиопомех.
  • Стабильные метрологические характеристики позволяют проводить измерения слабых сигналов и генерировать электромагнитное поле без значимых обратных потерь.
  • По требованию заказчика поставляется с СВЧ выходным соединителем N или SMA типа.
  • Может использоваться для проведения измерений до 18 ГГц при увеличении неравномерности Ку до 3dB от типового значения.
  • Защита оконечного оборудования от статического электричества обеспечивается конструкцией антенны (с применением заземляющего устройства).
  • Возможна эксплуатация в лабораторных и полевых условиях, а также на средствах подвижности.
  • Поставляется с калибровочным или поверочным сертификатом.
  • Включена в ГРСИ. Свидетельство № 52901 от 05.11.2013г., под наименованием АИК 1-40Б/10.



Технические характеристики антенны П6-123:
Диапазон частот, ГГц от 0,9 до 12
Коэффициент усиления антенны в диапазоне частот, дБ,   ≥5,0
КСВН типовое 2,5
Поляризация линейная
Пределы погрешности Ку ±2 дБ
Тип СВЧ соединителя SMA / N
Габариты  244*240*143 мм
Масса 1,7 кг
Диапазон рабочих температур  -40 +65 С
