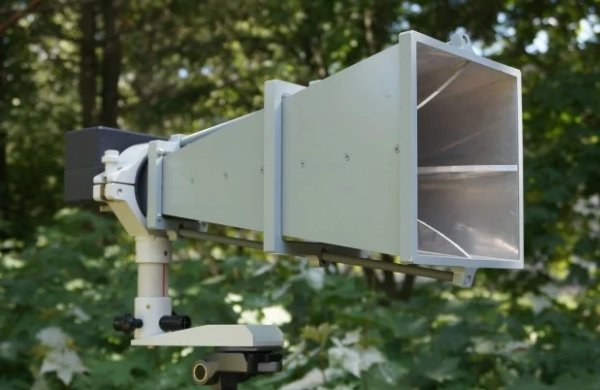

Широкополосная измерительная рупорная биортогональная антенна СКАРД-Электроникс П6-126

Артикул: 1-363256

  • Предназначена для приема и передачи сигнала в диапазоне от 2 до 15 (18) ГГц.
  • Идеально подходит для измерения параметров и оценки характеристик сигналов ИСЗ и новых типов РРС.
  • Позволяет производить измерения сверхширокополосных сигналов малой длительности.
  • Стабильные метрологические характеристики позволяют проводить измерения слабых сигналов и генерировать электромагнитное поле без значимых обратных потерь.
  • Позволяет производить поляризационные характеристики сигналов.
  • Возможна эксплуатация в лабораторных и полевых условиях, а также на средствах подвижности.



Пассивная широкополосная измерительная рупорная антенна П6-126, на базе  двух ортогонально ориентированных H – образных волноводов  и  конструктивно интегрированной фидерной системы, формирующей электромагнитное поле правого или левого вращения поляризации. Предназначена для приема и передачи сигнала в диапазоне от 2 до 15 (18) ГГц. В зависимости от типа присоединенного оконечного устройства может использоваться для измерения напряженности  электромагнитного поля или плотности потока энергии, излучения электромагнитного поля, исследования поляризационных и фазовых характеристик сигналов и направления на источник излучения.

Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН. Внесена в ГРСИ под регистрационным номером 58705-14.

  • Идеально подходит для измерения параметров и оценки характеристик сигналов ИСЗ и новых типов РРС.
  • Позволяет производить измерения сверхширокополосных сигналов малой длительности.
  • Стабильные метрологические характеристики позволяют проводить измерения слабых сигналов и генерировать электромагнитное поле без значимых обратных потерь.
  • Позволяет производить поляризационные характеристики сигналов.
  • Возможна эксплуатация в лабораторных и полевых условиях, а также на средствах подвижности.
  • Поставляется с поверочным сертификатом.



Технические характеристики антенны П6-126:
Диапазон частот 2-15 (18) ГГц
Коэффициент усиления ≥ 9,0 дБ
КСВН типовое 2,0
Поляризация
круговая левого и
правого вращения
Пределы погрешности Ку ± 2,0 дБ
Тип СВЧ соединителя SMA
Коэффициент эллиптичности
типовое 2 дБ
максимальное 5 дБ
Габариты 442*208*174 мм
Масса 2,9 кг
Диапазон рабочих температур -40 + 65 С
