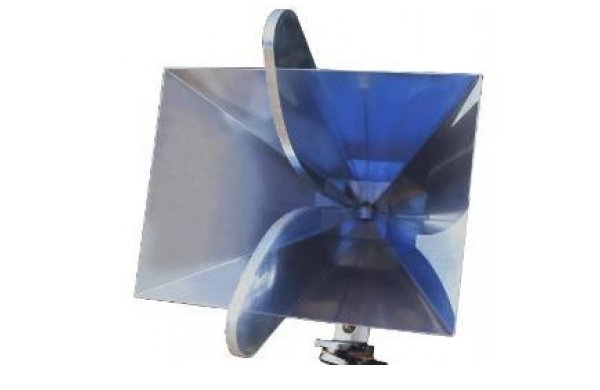

Широкополосная измерительная рупорная антенна СКАРД-Электроникс П6-223

Артикул: 1-363253

  • Предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 0,8 до 18 ГГц.
  • Стабильные метрологические характеристики позволяют проводить измерения слабых сигналов с высокой точностью.
  • По требованию заказчика поставляется с СВЧ выходным соединителем N или SMA типа.
  • Защита оконечного оборудования от статического электричества обеспечивается конструкцией антенны (с применением заземляющего устройства).
  • Возможна эксплуатация в лабораторных и полевых условиях, а также на средствах подвижности.



Широкополосная измерительная рупорная антенна П6-223 на базе  H – образного волновода  предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 0,8 до 18 ГГц.
В зависимости от типа присоединенного оконечного устройства может использоваться для измерения напряженности  электромагнитного поля или плотности потока энергии, излучения электромагнитного поля, определения поляризации сигнала и направления на источник излучения.
Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН.

  • Стабильные метрологические характеристики позволяют проводить измерения слабых сигналов с высокой точностью.
  • По требованию заказчика поставляется с СВЧ выходным соединителем N или SMA типа.
  • Защита оконечного оборудования от статического электричества обеспечивается конструкцией антенны (с применением заземляющего устройства).
  • Возможна эксплуатация в лабораторных и полевых условиях, а также на средствах подвижности.
  • Поставляется с калибровочным сертификатом.



Технические характеристики антенны П6-223:
Диапазон частот, ГГц от 0,8 до 18
Коэффициент усиления антенны в диапазоне частот, дБ, от 6 до 17
КСВН типовое 1,5
Поляризация линейная
Пределы погрешности Ку ±2 дБ
Тип СВЧ соединителя SMA / N
Габариты  310*330*312 мм
Масса 2,3 кг
Диапазон рабочих температур  -40 +50 С
