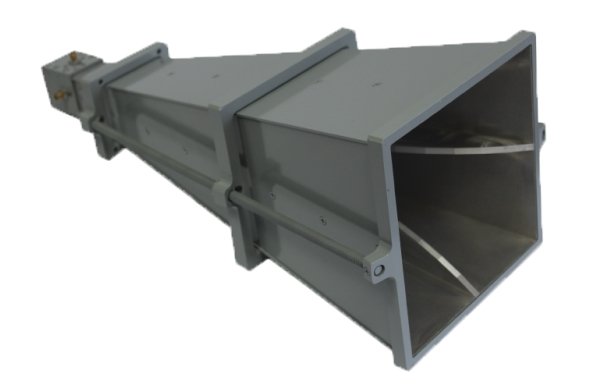

Широкополосная измерительная рупорная биортогональная антенна СКАРД-Электроникс П6-125

Артикул: 1-363255

  • Предназначена для одновременного приема или передачи линейно поляризованного сигнала в диапазоне от 2 до 18 ГГц благодаря наличию двух независимых каналов.
  • Обеспечивает единовременный прием сигналов с вертикальной и горизонтальной поляризацией.
  • Обеспечивает удобство проведения измерений , так как позволяет исключить дополнительные электромеханические устройства для ориентации антенны по поляризации.
  • Позволяет производить измерения параметров сверхширокополосных сигналов малой длительности.
  • Защита оконечного оборудования от статического электричества обеспечивается конструкцией антенны (с применением заземляющего устройства).



Широкополосная измерительная рупорная антенна П6-125 на базе  двух ортогонально ориентированных H – образных волноводов  предназначена для одновременного приема или передачи линейно поляризованного сигнала в диапазоне от 2 до 18 ГГц благодаря наличию двух независимых каналов.

В зависимости от типа присоединенного оконечного устройства может использоваться для измерения напряженности  электромагнитного поля или плотности потока энергии, излучения электромагнитного поля, исследования поляризационных и фазовых характеристик сигналов и направления на источник излучения.

Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН. Внесена в ГРСИ под регистрационным номером 58705-14.

  • Обеспечивает единовременный прием сигналов с вертикальной и горизонтальной поляризацией.
  • Обеспечивает удобство проведения измерений , так как позволяет исключить дополнительные электромеханические устройства для ориентации антенны по поляризации.
  • Позволяет производить измерения параметров сверхширокополосных сигналов малой длительности.
  • Защита оконечного оборудования от статического электричества обеспечивается конструкцией антенны (с применением заземляющего устройства).
  • Стабильные метрологические характеристики позволяют проводить измерения слабых сигналов и генерировать электромагнитное поле без значимых обратных потерь.
  • Возможна эксплуатация в лабораторных и полевых условиях, а также на средствах подвижности.
  • Поставляется с поверочным сертификатом.



Технические характеристики антенны П6-125:
Диапазон частот 2-18 ГГц
Коэффициент усиления ≥ 11,0 дБ
КСВН типовое 2,0
Поляризация
линейная,
вертикальная,
горизонтальная
Пределы погрешности Ку ± 2,0 дБ
Тип СВЧ соединителя SMA
Уровень кросполяризации минус 20 дБ
Габариты 442*208*174 мм
Масса 2,8 кг
Диапазон рабочих температур -40 + 65 С
