Паяльно-ремонтный центр ERSA IR550A plus

Каким должен быть ремонтный центр для работы с изделиями высокой сложности - от коммуникаторов до ноутбуков и серверов? Экспертов компаний Motorola, Boeing, IBM или Intel трудно заподозрить в узости кругозора и недостатке финансирования: руководствуясь своим опытом и здравым смыслом, они, как и тысячи других фирм, используют инструмент ERSA. Такой же инструмент доступен вам. Здесь и сейчас.

Почему технология ERSA IR? Пять ключевых преимуществ:
• непревзойденная равномерность инфракрасного нагрева при локальной пайке как выигрышная альтернатива турбулентности воздушного потока в конвекционных системах. Наиболее критично для крупных BGA, и особенно при бессвинцовой пайке, которая выполняется на более высоких температурах
• точная отработка термопрофиля благодаря обратной связи по температуре непосредственно с объекта пайки
• возможность визуального мониторинга процесса пайки (что недостижимо для конвекционных систем, где микросхема во время пайки наглухо закрыта соплом)
• универсальность и достаточность (не требуется множества дорогостоящих сопел под сегодняшние и завтрашние размеры микросхем, как в конвекционных системах)
• возможность работы со сложнопрофильными компонентами (экранами, разъемами и т.п.), в том числе пластмассовыми

  Полностью антистатическая паяльно-ремонтная станция ERSA IR550Aplus - это функционально мощный инструмент, позволяющий производить пайку и демонтаж всех разновидностей микросхем BGA на уровне передовых стандартов.
  Наличие встроенного микропроцессорного блока для контактной пайки с возможностью подключения пяти инструментов (паяльников разной мощности MicroTool/TechTool/PowerTool, термопинцета ChipTool или термоотсоса X-Tool) превращает инфракрасную станцию IR550Aplus в универсальный ремонтный центр.

 В штатный комплект поставки станции IR550Aplus входит программное обеспечение IR Soft, обеспечивающее комфортное управление режимами станции с персонального комппьютера. При использовании PL550A на экране можно наблюдать и вид пайки в реальном времени.

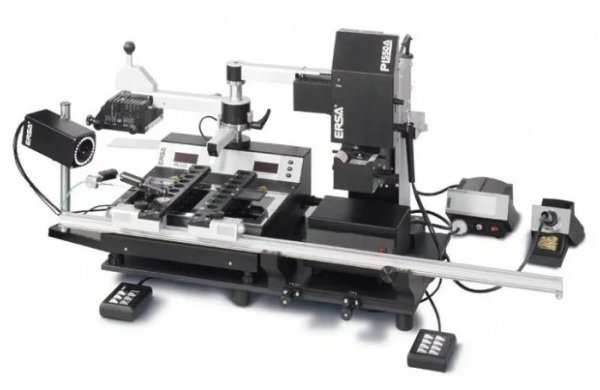

   Для автономного использования систему IR550Aplus комплектуют столиком-держателем плат PCBXY (на фото ниже). Столик-держатель плат PCBXY не потребуется, если IR550Aplus используется совместно с устройством прецизионной видеоустановки микросхем и видеомониторинга пайки в реальном времени PL550A (такая комплексная система IR/PL изображена на первом фото страницы): в ней плавное перемещение подпружиненной рамки с платой из зоны установки компонентов в зону нагрева осуществляется на подшипниках по направляющим полозьям.

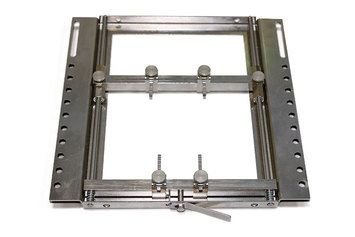

Универсальный держатель PH100 (на фото ниже) миниатюрных и сложнопрофильных плат со скользящими пружинными фиксаторами - очень полезное дополнение для тех, кто ремонтирует мобильные телефоны. PH100 вставляется в базовый столик PCBXY.

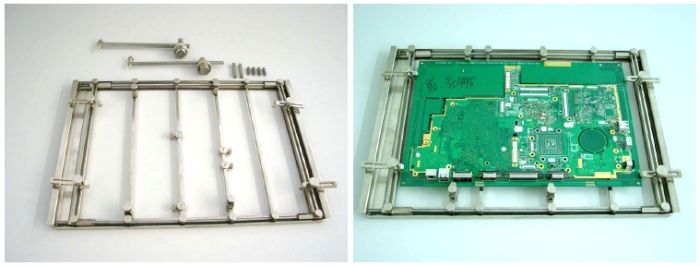

Для тех, кто ремонтирует компьютерные платы - держатель PH360 (на двух фото ниже), ограничивающий деформацию платы при нагреве и обеспечивающий копланарность платы плоскости корпуса BGA при пайке.
Последняя деталь усовершенствования - многозвенный трансформер Flexpoint для надежной фиксации термосенсора AccuTC в любой точке печатной платы (вернитесь к фото в начале этой страницы: Flexpoint закреплен в отверстии рамки-держателя плат, термосенсор AccuTC на кубе различим слева под видеокамерой).

Технические характеристики:

• Мощность верхнего ИК излучателя: 4х200Вт (размеры 60х60мм)
• Мощность нижнего ИК излучателя: 2х400Вт (размеры 135х250мм)
• Максимальная потребляемая мощность: 1600 Вт
• Длина волны ИК излучателя: 2 мкм
• Напряжение: 220В, 50Гц
• Плавкий предохранитель: 10А
• Конструкция: категория безопасности 1
• Орган управления: внесенная клавиатура
• Тип дисплея: встроенный светодиодный сегментный
• Сетевой шнур: вилка евростандарт, длина около 2м
• Вес в сборе: 9,75 кг
• Время разогрева верхнего излучателя: 90секунд
• Скорость нагрева в процессе работы: от 0.3 до 2 градусов в секунду
• Размеры занимаемой площади: 300х380мм
• Высота: 315 мм
• Максимальное перемещение по вертикали (ось Z) 50 мм
• Расстояние до верхнего ИК излучателя: 40 мм
• Максимальная рабочая глубина: около 170 мм
• Произвлдительность вентилятора охлаждения: 72m3/час

 Дополнительное оборудование:

Изображение		Наименование	Описание

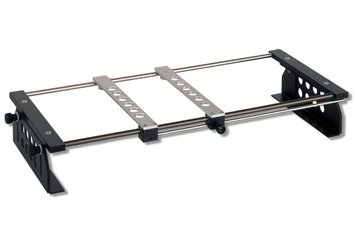

		ERSA PCBXY (IR5500-01)	Держатель рамочный PCBXY к IR550 Ersa. Рамочный столик-держатель печатных плат к станции IR550A plus. Печатная плата фиксируется между скользящими боковыми планками и в них плавно перемещается в рабочую зону нагрева станции IR550Aplus для выполнения пайки, а также из рабочей зоны в зону ускоренного охлаждения справа от корпуса станции, где размещают вентилятор IR5500-13 (опция). В отверстия планок может монтироваться шарнирный держатель термопары Flexpoint

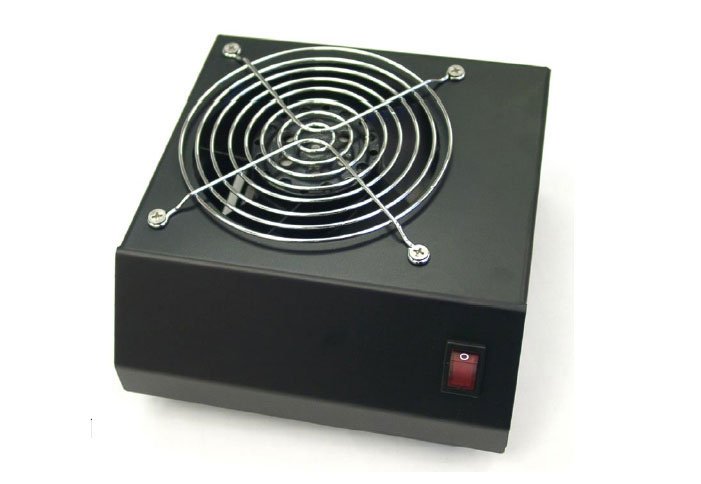

		Вентилятор нижнего охлаждения IR5500-13	Вентилятор IR5500-13 д/IR550 Ersa. Вентилятор нижнего охлаждения с дефлектором (дополнение к станциям IR550A plus) для охлаждения плат после пайки. Габариты 160x160x85мм. Вентилятор достаточно мощный (160 куб.м/час), тихий (47дБ) и долговечный - потому дорогой

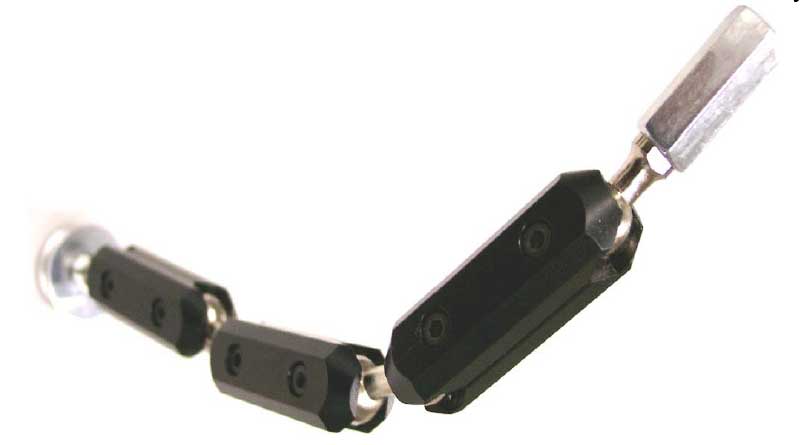

		Трансформируемый держатель IR5500-35	FlexPoint - трансформируемый держатель термосенсора для станций IR: трехзвенная шарнирная конструкция с максимальным размахом 210 мм
		Удлинитель держателя IR5500-36	Удлинитель держателя FlexPoint (см. выше) из трех дополнительных звеньев с макс. размахом 210 мм (общая длина с FlexPoint - до 420 мм от точки крепления)
		Субдержатель  миниатюрных плат PH100	Субдержатель миниатюрных сложнопрофильных печатных плат (до 170x170мм). Имеет стальной каркас с четырьмя независимо перемещаемыми краевыми фиксаторами и общей пружиной захвата/освобождения платы; устанавливается на рамочный держатель плат к моделям ERSA IR550Aplus, HR100AHP, PL550A
		Субдержатель крупноразмернх плат PH360	Субдержатель крупноразмерных печатных плат (до 270x365 мм), подверженных искривлению при нагреве. Распределенные фиксаторы платы повышают копланарность выводов BGA контактным площадкам платы при пайке. Рамка PH360 размещается на штатном держателе плат ERSA PCBXY или PL550A
						Силиконовая присоска IR4520-01	Силиконовая присоска диаметром 8 мм для станций IR
		Силиконовая присоска IR4520-02	Силиконовая присоска диаметром 5 мм для станций IR
		Силиконовая присоска IR4520-03	Силиконовая присоска диаметром 2 мм для станций IR
		Силиконовая присоска IR4520-04	Долговечная (Vitron) присоска диам. 8мм для станций IR
		Силиконовая присоска IR4520-05	Долговечная (Vitron) присоска диам. 5мм для станций IR
