Назначение

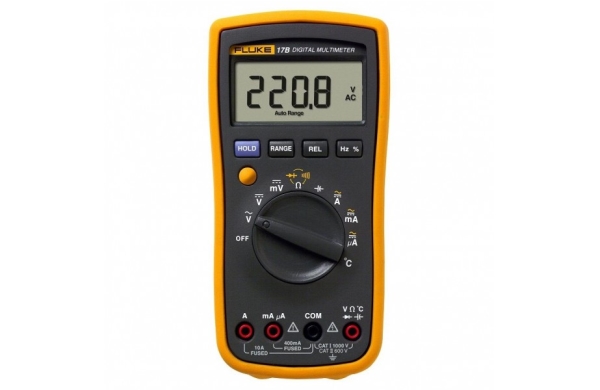

Fluкe 17B+ – прочный, надежный и точный цифровой мультиметр. Fluкe 17B+ проводит основные электрические измерения плюс температура, частота и скважность. Простой в использовании с одной стороны, даже в перчатках.
Особенности
- Оценка безопасности 600 Cat III;
- Дисплей, увеличенный на 50% с яркой белой подсветкой;
- Контроль перенапряжения индикатора;
- Измерение частоты и температуры;
- Измерение напряжения, сопротивления, непрерывности, емкости;
- Входной разъем для измерения переменного и постоянного тока до 10 А;
- Тест диодов, удержание данных.
Технические характеристики
Функция | Диапазон | Разрешение | Точность |
Напряжение переменного тока, В |
4.000 В 40.00 В 400.0 В 1000 В |
0.001 В 0.01 В 0.1 В 1 В |
1.0 % + 3 |
Напряжение постоянного тока, В | 4.000 В 40.00 В 400.0 В 1000 В |
0.001 В 0.01 В 0.1 В 1 В |
0.5 % + 3 |
Напряжение переменного тока, мВ | 400.0 мВ | 0.1 мВ | 3.0 % + 3 |
Напряжение постоянного тока, мВ | 400.0 мВ | 0.1 мВ | 1.0 % + 10 |
Тесто диодов | 2.000 В | 0.001 В | 10% |
Сопротивление, Ом | 400.0 Ω 4.000 кΩ 40.00 кΩ 400.0 кΩ 4.000 MΩ 40.00 MΩ |
0.1 Ω 0.001 кΩ 0.01 кΩ 0.1 кΩ 0.001 MΩ 0.01 MΩ |
0.5 % + 3 0.5 % + 2 0.5 % + 2 0.5 % + 2 0.5 % + 2 1.5% + 3 |
Емкость | 40.00 нФ 400.0 нФ 4.000 мкФ 40.00 мкФ 400.0 мкФ 1000 мкФ |
0.01 нФ 0.1 нФ 0.001 мкФ 0.01 мкФ 0.1 мкФ 1 мкФ |
2 % + 5 2 % + 5 5 % + 5 5 % + 5 5 % + 5 5 % + 5 |
Частота Гц (10 Гц – 100 кГц) |
50.00 Гц 500.0 Гц 5.000 кГц 50.00 кГц 100.0 кГц |
0.01 Гц 0.1 Гц 0.001 кГц 0.01 кГц 0.1 кГц |
0.1 % + 3 |
Скважность | 1 % to 99 % | 0.1 % | 1 % typical |
Переменный ток, мкА (40 Гц - 400 Гц) |
400.0 мкА 4000 мкА |
0.1 мкА 1 мкА |
1.5 % + 3 |
Переменный ток, мА (40 Гц -400 Гц) |
40.00 мА 400.0 мА |
0.01 мА 0.1 мА |
1.5 % + 3 |
Переменный ток, A (40 Гц -400 Гц) |
4.000 A 10.00 A |
0.001 A 0.01 A |
1.5 % + 3 |
Постоянный ток, мкА | 400.0 мкА 4000 мкА |
0.1 мкА 1 мкА |
1.5 % + 3 |
Постоянный ток, мА | 40.00 мА 400.0 мА |
0.01 мА 0.1 мА |
1.5 % + 3 |
Постоянный ток, A | 4.000 A 10.00 A |
0.001 A 0.01 A |
1.5 % + 3 |
Температура | 50 °C- 400 °C 0 °C- 50 °C -55 °C- 0 °C |
0.1C | 2 % ± 1 °C ± 2 °C 9 % ± 2 °C |
Подсветка | - | - | есть |
Параметр | Значения | ||
Общие характеристики | |||
Максимальное напряжение между любым терминалом и заземлением | 1000 В | ||
Дисплей (LCD) | 4000 отчетов, обновления 3/сек | ||
Тип батареи | 2 AA, NEDA 15A, IEC LR6 | ||
Время работы от батареи | 500 часов минимум (50 часов в режиме теста диодов без нагрузки. Время с нагрузкой, зависит от типа светодиодных стадий тестирования.) | ||
Температура | |||
Рабочая | 0 °C to 40 °C | ||
Хранения | -30 °C to 60 °C | ||
Относительная влажность | |||
Влажность при эксплуатации | Без образования конденсата (< 10°C) ≤90% RH от 10 °C до 30 °C; ≤75% RH от 30 °C до 40 °C |
||
40 MΩ диапазон ≤80% RH от 10 °C до 30 °C; ≤70% RH от 30 °C до 40 °C |
|||
Высота | |||
Рабочая | 2000 m | ||
Хранения | 12,000 m | ||
Температурный коэффициент | 0.1 X (указанная точность) /°C (< 18 °C or > 28 °C) | ||
Предохранитель для токовых входов | 440 мА, 1000 В быстрый предохранитель 11A, 1000В быстрый предохранетель |
||
Габаритные размеры (ВxШxД) | 183 x 91 x 49.5 мм | ||
Вес | 455 г | ||
IP rating | IP 40 | ||
Безопасность | IEC 61010-1, IEC61010-2-030 CAT III 600 В, CAT II 1000 В, Pollution Degree 2 | ||
Электромагнитная обстановка | IEC 61326-1: портативный |
Комплект поставки
№ | Наименование | Количество |
1 | Цифровой мультиметр Fluke 17B+ | 1 |
2 | Руководство пользователя | 1 |
3 | Комплект элементов питания (установлены) | 1 |
4 | Методика поверки | 1 |
