Описание

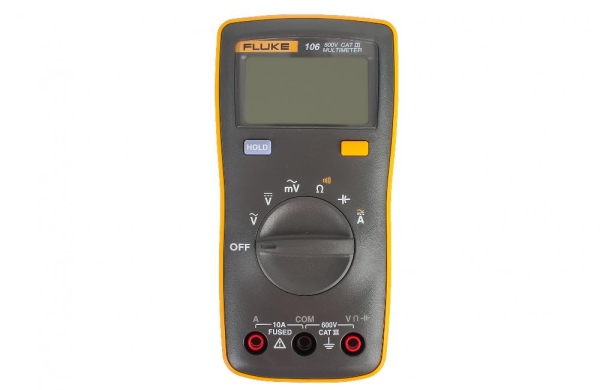

Цифровой мультиметр Fluke 106 подстраивается под ваш стиль работы. Благодаря специальной форме он удобно помещается в ладони, поэтому Вы с легкостью сможете использовать его в любых условиях работы.
Особенности
- Напряжение, сопротивление, целостность, емкость;
- Входная клемма для измерений переменного и постоянного тока до 10 А;
- Удержание показаний.
Технические характеристики
Характеристики точности | ||||
Диапазон | Разрешение | Погрешность | ||
Переменное напряжение1 | ||||
6,000 В 60,00 В 600,0 В |
0,001 В 0,01 В 0,1 В |
1,0% + 3 | ||
Постоянное напряжение | ||||
6,000 В 60,00 В 600,0 В |
0,001 В 0,01 В 0,1 В |
0,5 % + 3 | ||
Напряжение переменного тока (милливольты) | ||||
600,0 мВ | 0,1 мВ | 3,0 % + 3 | ||
Проверка диодов2 | ||||
2,000 В | 0,001 В | 10% | ||
Сопротивление (Ом) | ||||
400,0 Ом 4,000 кОм 40,00 кОм 40,00 кОм 4,000 МОм 40,00 МОм |
0,1 Ом 0,001 кОм 0,01 кОм 0,1 кОм 0,001 МОм 0,01 МОм |
0,5 % + 3 0,5 % + 2 0,5 % + 2 0,5 % + 2 0,5 % + 2 1,5% + 3 |
||
Емкость3 | ||||
50,00 нФ 500,0 нФ 5,000 мкФ 50,00 мкФ 500,0 мкФ 1000 мкФ |
0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ 1 мкФ |
2 % + 5 2 % + 5 5 % + 5 5 % + 5 5 % + 5 5 % + 5 |
||
Частота4 Гц (10 Гц – 100 кГц) | ||||
50,00 Гц 500,0 Гц 5,000 кГц 50,00 кГц 100,0 кГц |
0,01 Гц 0,1 Гц 0,001 кГц 0,01 кГц 0,1 кГц |
Нет данных | ||
Коэффициент заполнения4 | ||||
от 1 % до 99 % | 0.10% | Нет данных | ||
Переменный ток (40-200 Гц) | ||||
4,000 А 10,00 А |
0,001 А 0,01 A |
1,5 % + 3 | ||
Постоянный ток | ||||
4,000 А 10,00 А |
0,001 А 0,01 A |
1,5 % + 3 | ||
1 - все значения переменного тока, частоты и рабочего цикла определены в промежутке от 1 % до 100 % от диапазона. Характеристики для входных сигналов ниже 1 % от диапазона не определены. 2 - обычно напряжение тестирования на обрыв цепи составляет 2,0 В, а ток короткого замыкания составляет < 0,6 мА. 3 - указанная погрешность не включает емкость измерительных проводников и пола (может быть до 1,5 нФ в диапазоне 50 нФ). 4 - все значения переменного тока, частоты и рабочего цикла определены в промежутке от 1 % до 100 % от диапазона. Характеристики для входных сигналов ниже 1 % от диапазона не определены. |
||||
Характеристики функций | ||||
Параметр | Значение | |||
Переменное напряжение | ||||
Защита от перегрузки | 600 В1 | |||
Входное сопротивление (номинальное) | >10 МОм < 100 пФ2 | |||
Коэффициент подавления синфазных помех | >60 дБ при постоянном токе, 50 Гц или 60 Гц |
|||
Напряжение переменного тока (милливольты) | ||||
Защита от перегрузки | 600 мВ | |||
Входное сопротивление (номинальное) | >1М, < 100 пФ | |||
Коэффициент подавления синфазных помех | > 80 дБ при 50 Гц или 60 Гц | |||
Постоянное напряжение в вольтах | ||||
Защита от перегрузки | 600 В1 | |||
Входное сопротивление (номинальное) | >10 МОм < 100 пФ2 | |||
Коэффициент подавления синфазных помех | >100 дБ при постоянном токе, 50 Гц или 60 Гц |
|||
Коэффициент подавления помех нормального вида | > 60 дБ при 50 Гц или 60 Гц | |||
1 - 6 x 105 В, максимальная частота | ||||
2 - Для мВ (переменный ток) полное входное сопротивление равно приблизительно 1 MОм. | ||||
Общие характеристики | ||||
Параметр | Значение | |||
Максимальное напряжение между любой клеммой и потенциалом земли | 600 В | |||
ЖК-дисплей | 6000 отсчетов, скорость обновления - 3/с | |||
Тип элемента питания | 2 AAA, NEDA 24 А, IEC LR03 | |||
Ресурс батареи | Минимум 200 часов | |||
Температура эксплуатации | От 0 °C до 40 °C | |||
Температура хранения | От -30 °C до +60 °C | |||
Рабочая влажность | Без конденсации, если < 10°C; ≤90 % при 10–30 °C; ≤75 % при 30–40 °C |
|||
Рабочая влажность, в диапазоне 40 МОм | ≤80 % при 10–30 °C; ≤70 % при 30–40 °C |
|||
Высота над уровнем моря | При эксплуатации 2000 м; при хранении 12000 м |
|||
Температурный коэффициент | 0,1 X (нормируемая погрешность) / °C (< 18 °C или > 28 °C) | |||
Защита предохранителей | Предохранитель FAST на 11 А, 1000 В, только деталь, указанная Fluke | |||
Степень защиты | IEC 60529: IP 40 | |||
Безопасность | IEC 61010-1: 600 В CAT III, степень загрязнения 2 | |||
Поле электромагнитного излучения | IEC 61326-1: Портативный | |||
Электромагнитная совместимость | Относится к использованию только в Корее. Оборудование класса A (промышленное передающее оборудование и оборудование для общения)1 | |||
Размеры | 142 мм х 69 мм х 28 мм | |||
Вес | 200 г | |||
1 - данное устройство соответствует требованиям к промышленному (класс A) оборудованию, работающему с электромагнитными волнами, и продавцы и пользователи должны обратить на это внимание. Данное оборудование не предназначено для бытового использования, только для коммерческого. |
Комплект поставки
№ | Наименование | Количество |
1 | Цифровой мультиметр Fluke 106 | 1 |
2 | Комплект измерительных проводов | 1 |
3 | Батареи типа ААА (установлены) | 2 |
4 | Руководство пользователя | 1 |
