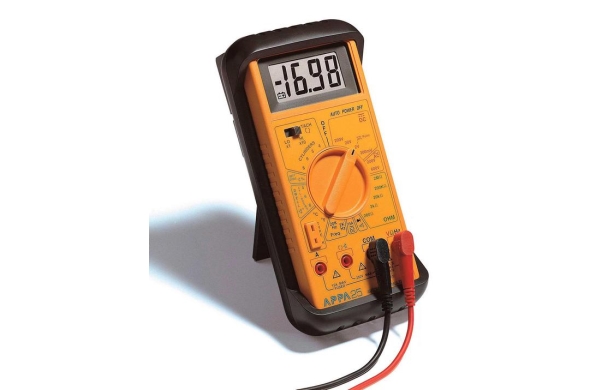

Назначение автомобильного тестера APPA 25:
Автомобильный тестер APPA 25: Постоянное/переменое напряжение до 600В; Постоянный ток до 15А; Измерение сопротивления до 2МОм; Измерение частоты до 20кГц; УЗСК (4/6/8 цилиндров); Тахометр (4/5/6/8 цилиндров); Измерение температуры до 800°С; Измерение скважности; Прозвон цепи; Испытание P-N; Цифровой; Питание 9 В.
Технические характеристики
Параметр | Значения |
ПОСТОЯННОЕ НАПРЯЖЕНИЕ | |
Пределы измерений | 200 мВ; 2; 20; 200 В |
Погрешность | ± (0,5 % + 1 ед. счета) |
Максимальное разрешение | 0,1 мВ |
Входное сопротивление | 10 МОм |
Защита входа | 600 В |
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ | |
Пределы измерений | 200; 600 В |
Погрешность | ± (1,5 % + 5 ед. счета) |
Максимальное разрешение | 100 мВ |
Полоса частот | 40…500 Гц |
Входной импеданс | 10 МОм; 100 пФ |
Защита входа | 600 В |
ПОСТОЯННЫЙ ТОК | |
Предел измерений | 15 А |
Погрешность | ± (2,0 % + 3 ед. счета) |
Разрешение | 0,1 А |
Защита входа | Предохранитель 15 А/250 В |
СОПРОТИВЛЕНИЕ | |
Пределы измерений | 200 Ом; 2; 20; 200 кОм; 2 МОм |
Погрешность | ± (0,8 % + 1 ед. счета) |
Максимальное разрешение | 0,1 Ом |
Защита входа | 600 В |
ПРОЗВОН ЦЕПИ ИСПЫТАНИЕ P-N |
|
Порог срабатывания | 50 Ом |
Напряжение теста | 3,1 В |
Защита входа | 600 В |
ЧАСТОТА | |
Пределы измерений | 2; 20 кГц |
Погрешность | ± (1,0 % + 3 ед. счета) |
Максимальное разрешение | 1 Гц |
Чувствительность | 300 мВ |
Минимальная входная частота | 20 Гц |
Защита входа | 600 В |
КОЭФФИЦИЕНТ ЗАПОЛНЕНИЯ ИМПУЛЬСОВ (1/СКВАЖНОСТЬ) | |
Диапазон измерений | 0 ... 100 % |
Погрешность | ± (1,5 % + 2 ед. счета) |
Максимальное разрешение | 0,1 % |
ТЕМПЕРАТУРА (К-ТЕРМОПАРА) | |
Диапазон измерений | -20 °С…800 °С; -4 °F…1472F |
Погрешность | ± (2,0 % + 4 °С); ± (2,0 % + 8 °F) |
Максимальное разрешение | 1 °С; 1 °F |
ЧАСТОТА ВРАЩЕНИЯ | |
Пределы измерений | 2000; 10000 об/мин |
Погрешность | ± (1,5 % + 5 ед. счета) |
Максимальное разрешение | 1 об/мин |
Количество цилиндров | 4; 5; 6; 8 |
Защита входа | 250 Впик. (< 20 с) |
УГОЛ ЗАМКНУТОГО СОСТОЯНИЯ КОНТАКТОВ (УЗСК) | |
Пределы измерений | 45°; 60°; 90° |
Погрешность | ± (1,5 % + 2 ед. счета) |
Максимальное разрешение | 0,1° |
Количество цилиндров | 4; 5; 6; 8 |
Защита входа | 250 Впик. (< 20 с) |
ОБЩИЕ ДАННЫЕ | |
Измерение ср. кв. зн. | синусоидальный сигнал |
Максимальное индицируемое число | 1999 |
Линейная шкала | нет |
Скорость измерения | 2,5 изм./с |
Автовыключение | 30 мин |
Источник питания | 9 В (тип «Крона») |
Срок службы батареи | 200 ч |
Условия эксплуатации | Температура: 0 °С…50 °С; отн. влажность: не более 80 % |
Габаритные размеры | 84 х 175 х 31 мм |
Масса | 330 г |
Комплект поставки
№ | Наименование | Количество |
1. | Автомобильный тестер APPA 25 | 1 |
2. | Измерительные провода | 2 |
3. | Зажим типа "крокодил" | 2 |
4. | Термопара К-типа 50ВК | 1 |
5. | Батарея | 1 |
6. | Руководство по эксплуатации | 1 |
