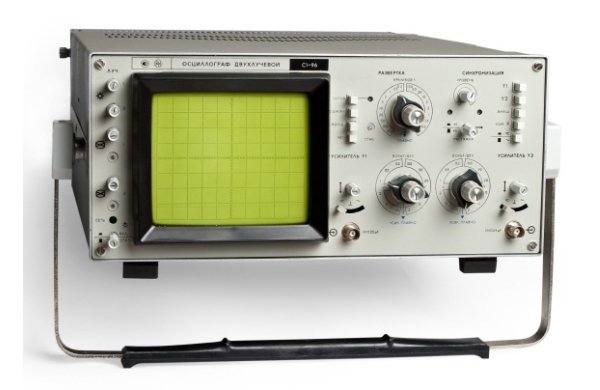

Осциллограф С1-96
С1-96 осциллограф
Двухлучевая ЭЛТ
Полоса пропускания 0-10 МГц
Изображение 100x120 мм
Универсальное питание
С1-96 предназначен для одновременного исследования формы одного или двух синхронных сигналов с амплитудами 4 мВ - 500 В и длительностью 0,16 мкс - 1 с путем визуального наблюдения и фотографирования.
Достоинства прибора - большая рабочая часть экрана, высокие чувствительность и точность измерения, а также небольшие габаритные размеры и масса.
Основные данные С1-96
Вертикальное отклонение
• Полоса пропускания 0-10 МГц
• Время нарастания 35 нc
• Коэффициент отклонения 2 мВ/дел - 10 В/дел
• Погрешность 3%
• Входное сопротивление: 1 МОм/3 пФ, 10 МОм/15 пФ (с делителем 1:10)
Горизонтальное отклонение
• Коэффициент развертки 0,04 мкc/дел -0,1 с/дел (с 5-ти кратной растяжкой)
• Погрешность 3%
• Режим работы развертки - ждущий, автоколебательный, однократный
• Рабочая часть экрана 100x120 мм (75x100 мм для каждого луча)
• Питание:
- 220 В, 50 Гц;
- 115 или 220 В, 400 Гц;
- от источника постоянного напряжения 24 В, 1,65 А
• Потребляемая мощность 70 В·А
• Габаритные размеры 360x160x420 мм
• Масса 13 кг
