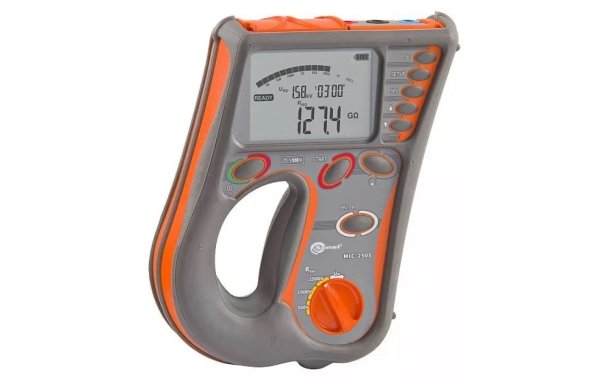

Измеритель параметров электроизоляции Sonel MIC-2505

Артикул: 1-345105

  • измерительное напряжение до 2500 В: стандартные величины 500В, 1000В, 2500В
  • измерение сопротивления изоляции до 2000 ГОм (2 ТОм)
  • звуковая индикация пятисекундных интервалов — упрощает решение задачи по построению временной зависимости
  • постоянная индикация измеряемого сопротивления или тока утечки
  • автоматическая разрядка емкости кабеля после окончания измерения изоляции
  • измерение напряжения переменного и постоянного тока до 600 В


Основные характеристики:

  • измерительное напряжение до 2500 В: стандартные величины 500В, 1000В, 2500В
  • измерение сопротивления изоляции до 2000 ГОм (2 ТОм)
  • вычисление коэффициента абсорбции (увлажнённости изоляции) и коэффициента поляризации (степени старения изоляции)
  • звуковая индикация пятисекундных интервалов — упрощает решение задачи по построению временной зависимости
  • постоянная индикация измеряемого сопротивления или тока утечки
  • автоматическая разрядка емкости кабеля после окончания измерения изоляции
  • измерение напряжения переменного и постоянного тока до 600 В

Назначение и область применения:

MIC-2505 — цифровой мегомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 2500 В постоянного тока (три стандартных значения — 500 В, 1000 В и 2500 В), а диапазон измеряемого сопротивления ограничен величиной в 2000 ГОм. Автоматический расчет коэффициентов абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки.



Гарантия: 36 месяцев
Номер в Госреестре: 49421-12
Класс защиты: IV 600 В (III 1000 В) согласно PN-EN 61010-1, IP54
Температурный диапазон: -10...+40 °C
Габариты ШxВxГ: 260×190×60 мм
Масса: около 1,2 кг

Индекс: WMRUMIC2505

Основные технические характеристики MIC-2505

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»

Измерение напряжения переменного и постоянного тока (True RMS)

ДиапазонРазрешениеОсновная погрешность
0,0...600 В 1 В ±(3% и. в. + 2 е. м. р.)
  • Диапазон частоты: 45...65 Гц


Измерение сопротивления изоляции

Диапазон измерения согласно IEC 61557-2: RISOmin=UISOnom/IISOnom...2,000 ТОм (IISOnom=1 мА)

ДиапазонРазрешениеОсновная погрешность
0,0...999,9 кОм 0,1 кОм ±(3% и. в. + 20 е. м. р.)
1,000...9,999 МОм 0,001 МОм
10,00...99,99 МОм 0,01 МОм
100,0...999,9 МОм 0,1 МОм
1,000...9,999 ГОм 0,001 ГОм
10,00...99,99 ГОм 0,01 ГОм
100,0...999,9 ГОм 0,1 ГОм
1,000...2,000 ТОм 0,001 ТОм


Максимальная величина измеряемого сопротивления в зависимости от выбранного измерительного напряжения
ДиапазонРазрешение
500 В 500 ГОм
1000 В 1,00 ТОм
2500 В 2,00 ТОм

Внимание:  Для значения сопротивления изоляции ниже RISOmin - не определяется точность измерения по причине работы прибора с ограничением тока преобразователя в соответствии с формулой:

Для значения сопротивления изоляции
где:
RISOmin - минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя
UISOnom - номинальное напряжение измерения
IISOmax - максимальный ток преобразователя (1 мА)

Дополнительные технические характеристики
Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности IV 600 В (III 1000 В) согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529 IP54
Питание измерителя пакет аккумуляторов SONEL L-1 NiMH 9,6 В
Габаритные размеры 260×190×60 мм
Масса измерителя около 1,3 кг
Температура хранения –20...+70° C
Рабочая температура -10...+40° C
