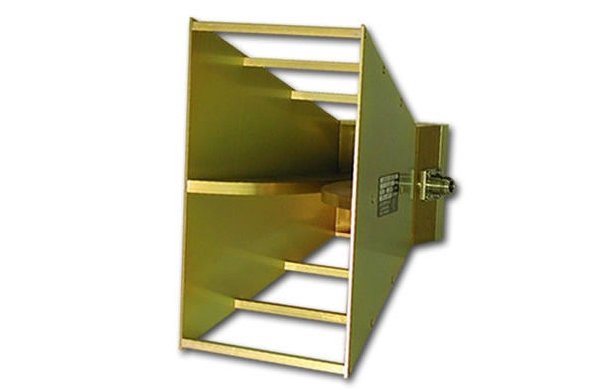

Рупорная антенна A.H.Systems SAS-571 (700 МГц - 18 ГГц)

Артикул: 1-352382

  • Большой диапазон по частотам: 700 МГц – 18 ГГц
  • Функции устройства работы на прием и излучение
  • Поляризация антенны SAS-571: линейная


Характеристики антенны SAS-571



• Диапазон SAS-571 частот: 700 МГц – 18 ГГц

• Коэффициент усиления равен: 1.4 – 15 дБи

• Фактор антенны SAS-571: 22 – 44 дБ/м

• Мощность пост. максимальная: 300 Вт

• Излучение поля максимальное: 200 В/м

• Тип антенны: направленный

• Ширина пучка E-поля (3 дБ): 48°

• Ширина пучка H-поля (3 дБ): 30°

• Коэффициент КСВН: 1.6:1 (max 3.5:1)

• Импеданс nominal: 50 Ом

• Тип разъема антенны: N (F)

• База монтажная устройства: резьба 1/4 - 20 (f)

• Длина/ширина/высота: 27,9/14,2/24,4 см

• Апертура модели SAS-571: 13,9 см х 24,4 см

• Вес рупорной антенны: 1,590 кг



Особенности антенны SAS-571



• Большой диапазон по частотам: 700 МГц – 18 ГГц

• Функции устройства работы на прием и излучение

• Поляризация антенны SAS-571: линейная

• Калибровка индивид. (на 1, 3, 10 м, горизонт. поляризация)

• Тестирование: ст. MIL-STD, ст. FCC, ст. TEMPEST и VDE



Описание рупорной антенны SAS-571



Антенна SAS-571 представляет собой широкополосную 2-х гребневую рупорную антенну от AHSystems, использующуюся на частотах 700 МГц – 18 ГГц.

Высокое значение коэффициента усиления (1,4 – 15 дБи), низкое значение КСВ (1.6:1), сверхпрочная конструкция, стойкость к большой мощности (до 300 Вт) – все это делает рупорную антенну SAS-571 идеальной для проведения эффективного тестирования на помехоустойчивость и также на излучение.

Данные широкополосные антенны значительно сокращают время (t) тестирования и подходят для большинства ходовых стандартов.

Отметим также, что для двух-гребенчатой рупорной антенны предусматриваются такие дополнительные принадлежности A.H.Systems, как: предусилитель, штатив с головкой вращения, антенный обтекатель, переносной футляр и прочее.
