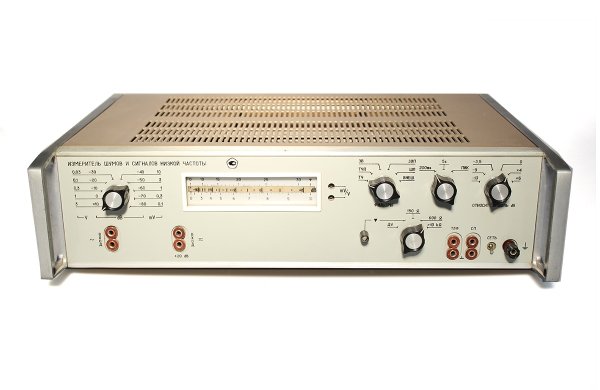

Предназначен для измерения напряжений шумов, сигналов низкой частоты и их уровней:
- невзвешенных в полосе частот канала тональной частоты (ТЧ) от 300 до 3400 Гц в соответствии с ГОСТ 21655-87;
- псофометрических в полосе частот канала ТЧ в соответствии с рекоменда циями МККТТ Р.53;
- невзвешенных, а также псофометрических в каналах звукового вещания (ЗВ) в соответствии с рекомендациями МККР 468-3 1982г.;
- невзвешенных в полосе частот 0.05 ... 110 кГц, а также с внешними фильтрами в любом интервале указанной полосы и напряжений пульсаций в цепях электропитания постоянного тока с напряжением источника тока до 206 В с внешними фильтрами по ГОСТ 5237-83.
- среднеквадратичного значения напряжения сигнала в соответствии с рекомендациями МККТТ Р.53, а также измерения квазипиковых значений шумов и сигналов в соответствии с рекомендациями МККР 468-3 1982г. с характеристикой квазипикового детектора от 5 мс и выше.
Прибор обеспечивает совместную работу с цифровым определителем средней мощности ЦОСМ и входит в комплект приборов для измерения шумов низкой частоты ИШ-НЧ.
В приборе имеются выходы для подключения регистрирующего устройства и подключения телефонов. Предусмотрены дистанционное управление всеми органами управления и выход показания индикатора в цифровом коде.
Основные технические характеристики:
Диапазон измерения уровней, дБ: по основному входу от -90 до +12, по дополнительному входу от -70 до +32
Диапазон измерения по напряжению, В: по основному входу от 0.03·10-3 до 3, по дополнительному входу от 0.3·10-3 до 30
Пределы измерения для относительных измерений уровней (ОРЧ): -13; - 9; - 3.5; + 4; +6 дБ
Погрешность калибровки +0.2 дБ
Погрешность от переключения пределов +0.2 дБ
Погрешность от переключения ОРЧ +0.3 дБ
Время интегрирования 0,2; 3с; квазипиковый режим
Входное сопротивление, Ом: по основному входу: 150, 600, не менее 10 кОм, по дополнительному входу не менее 50 кОм
Масса(кг): 15 Габариты(мм): 506х337х135
