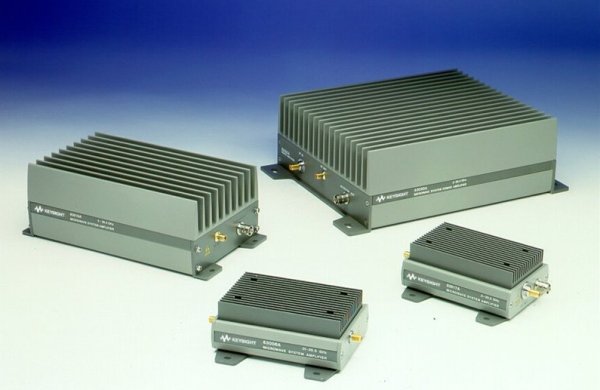

• Сверхширокополосные до 50 ГГц Микроволновые системные усилители
• Выходная мощность до 1 ватта
• Компактная конструкция
Эти усилители предназначены для повышения выходной мощности микроволновых источников и увеличения скорости измерений испытательных систем с улучшенным динамическим диапазоном. Они используются для возбуждения самых разнообразных типов узкополосных ламп бегущей волны с помощью единого технического решения, обеспечивающего высокую надёжность и низкую стоимость, поддержания работоспособности год за годом. Имея низкий для их широкой полосы коэффициент шума и высокий коэффициент усиления, эти усилители могут обеспечить значительное улучшение коэффициента шума системы. Используя обратную связь со входом внешнего источника автоматической регулировки усиления (АРУ), конструкторы системы могут управлять уровнем выходной мощности на испытательном порте, сводя на нет влияние отражений и потерь. Использование удалённого источника питания постоянного тока позволяет получить мощность ВЧ сигнала непосредственно в том месте, где это требуется. Для этого усилитель и источник питания снабжены кабелем постоянного тока длиной 2 метра.
Предусилители Agilent 87405 B / C работают в диапазоне частот от 100 МГц до 18 ГГц. Надёжное усиление и низкий коэффициент шума этих предусилителей позволяет уменьшить погрешности системы и повысить её рабочие характеристики. Удобный источник тока смещения для пробников делает портативные предусилители 87405 B / C идеальными в качестве внешних предусилителей для различных приборов компании Agilent, таких как анализаторы спектра PSA, ESA и MXA.
| Модель | Диапазон частот, ГГц | Вых. мощность, Psat, дБм | Вых. мощность P1dB, дБм | Коэфф. усиления, дБ, мин. | Коэфф. шума, дБ (тип.) | Детектиров. выход | Ток смещения B / A | ВЧ соединители (вх /вых) |
| 83006A | от 0,01 до 26,5 | +18 тип.: от 0,01 до 10 ГГц +16 тип.: от 10 до 20 ГГц +14 тип.: от 20 до 26,5 ГГц |
+13, от 0,01 до 20 ГГц +10, от 20 до 26,5 ГГц |
20 | 13, от 0,01 до 0,1 ГГц 8, от 0,1 до 18 ГГц 13, от 18 до 26,5 ГГц |
Нет | +12 В при 450 мA –12 В при 50 мA |
3,5 мм (розетка) |
| 83017A | от 0,5 до 26,5 | +20 тип.: от 0,5 до 20 ГГц +15 тип.: от 20 до 26,5 ГГц |
+18, от 0,5 до 20 ГГц +13, от 20 до 26,5 ГГц*** |
25 | 8, от 0,5 до 20 ГГц 13, от 20 до 26,5 ГГц |
Да | +12 В при 700 мA –12 В при 50 мA |
3,5 мм (розетка) |
| 83018A | от 2 до 26,5от 0,01 до 4 | +24, от 2 до 20 ГГц +21, от 20 до 26,5 ГГц |
+22, от 2 до 20 ГГц +17, от 20 до 26,5 ГГц |
27, от 2 до 20 ГГц 23, от 20 до 26,5 ГГц |
10, от 2 до 20 ГГц 13, от 20 до 26,5 ГГц |
Да | +12 В при 2 A –12 В при 50 мA |
3,5 мм (розетка) |
| 83020A | от 2 до 26,5 | +30, от 2 до 20 ГГц +30, от 20 до 26,5 ГГц* |
+28, от 2 до 20 ГГц +28, от 20 до 26,5 ГГц* |
30, от 2 до 20 ГГц 27, от 20 до 26,5 ГГц |
10, от 2 до 20 ГГц 13, от 20 до 26,5 ГГц |
Да | +15 В при 3,2 A –15 В при 40 мA |
3,5 мм (розетка) |
| 83050A | от 2 до 26,5 | +20, от 2 до 40 ГГц +19, от 40 до 50 ГГц** |
+15, от 2 до 40 ГГц +13, от 40 до 50 ГГц |
21 | 6, от 2 до 26,5 ГГц 10, от 26,5 до 50 ГГц |
Нет | +12 В при 830 мA –12 В при 50 мA |
2,4 мм (розетка) |
| 83051A | от 0,045 до 50 | +12, от 0,045 до 45 ГГц +10, от 45 до 50 ГГц |
+8, от 0,045 до 45 ГГц |
23 | 12, от 0,045 до 2 ГГц 6, от 2 до 26,5 ГГц 10, от 26,5 до 50 ГГц |
Нет | +12 В при 425 мA –12 В при 50 мA |
2,4 мм (розетка) |
| 87405B | от 0,01 до 4 | +10 тип. | +8 | 22-27 | 5 | Нет | +15 В при 105 мA | N (розетка)/N (вилка) |
| 87405C | 0,1 до 18 | +18 тип., от 0,1 до 4 ГГц +17 тип., от 4 до 18 ГГц |
+15, от 0,1 до 4 ГГц +14, от 4 до 18 ГГц |
25 | 6, от 0,1 до 4 ГГц 4,5, от 4 до 18 ГГц |
Нет | +15 В при 140 мA –15 В при140 мA 0 В при 140 мA |
N (розетка)/N (вилка) |
| 87415A | 2 до 8 | +26 тип. | +23 | 25 | 13 | Нет | +12 В при 900 мA | SMA (розетка) |
* –0,7 дБ/ГГц (20<f<26,5)
** –0,2 дБ/ГГц (40<f<50)
*** –0,75 дБ/ГГц (20<f<26,5)
Габаритные размеры
83006A, 83017A, 83050A, 83051A, 87415A: 45 мм (В) x 103 мм (Ш) x 132 мм (Д)
83018A: 76 мм (В) x 114 мм (Ш) x 212 мм (Д)
83020A: 87 мм (В) x 202 мм (Ш) x 275 мм (Д)
87405B: 28 мм (В) x 28 мм (Ш) x 110 мм (Д)
87405C: 40,3 мм (В) x 18 мм (Ш) x 98,3 мм (Д)
Масса
83006A, 83017A, 83050A, 83051A, 87415A: 0,64 кг;
83018A: 1,8 кг; 83020A: 3,9 кг;
87405B: 0,233 кг
87405C: 0,22 кг
Кабели для напряжения питания
Кабель длиной 2 м, соединитель на одном конце, незамонтированные концы проводников – на другом; поставляется с перечисленными ниже усилителями
83006A, 83017A, 83018A, 83050A, 83051A, 87415A: кодовый номер 83006K60004
83020A: кодовый номер 83020-60004
Кабель длиной 2 м для подключения усилителя к источникам питания; поставляется с перечисленными ниже источниками питания
87421A: кодовый номер 83006-60005
87422A: кодовый номер 87422-60001, 83006-60005
| Источник питания | Вход переменного тока: напряжение/частота | Выход постоянного тока: напряжение/ток | Выходная мощность | Габаритные размеры (В, Ш, Г) |
| 87421A | от 100 до 240 В переменного тока 50/60 Гц | +12 В при 2,0 A, –12 В при 200 мA | 25 В макс. | 57 мм, 114 мм, 176 мм |
| 87422A | от 100 до 240 В переменного тока 50/60 Гц | +15 В при 3,3 A, –15 В при 50 мA +12 В при 2,0 A, –12 В при 200 мA |
70 В макс. | 86 мм, 202 мм, 276 мм |
