Основные характеристики:
- Измерение сопротивления электроизоляции RISO до 40 ТОм;
- Выбор измерительного напряжения в диапазоне от 50 В до 10 кВ (50 В...1000 В -- шаг 10 В; 1 кВ...10 кВ -- шаг 25 В);
- Непрерывное измерение сопротивления электроизоляции и отображение тока утечки;
- Автоматическая разрядка емкости исследуемого объекта после завершения измерения сопротивления электроизоляции;
- Акустическое обозначение пятисекундных интервалов времени, упрощающее снятие временных характеристик при измерении сопротивления изоляции;
- Установка времени измерения - до 99'59';
- Установка маркеров времени T1, T2 и T3 в диапазоне от 1 с до 600 с для расчета коэффициентов абсорбции и поляризации;
- Автоматический расчет коэффициентов абсорбции и поляризации (степени увлажнения и старения изоляции) AB1, AB2, DAR, PI;
- Индикация измерительного напряжения;
- Измерительный ток – 1,2 мА , 3 мА или 5 мА;
- Двух- и трех-проводной метод измерения сопротивления электроизоляции с использованием проводников длиной до 20 м;
- Защита от объекта измерения находящегося под напряжением;
- Поддержка адаптера AutoISO-5000 с напряжением до 5 кВ;
- Измерение емкости в процессе измерения сопротивления электроизоляции;
- Измерение температуры с использованием дополнительного зонда;
- Измерение сопротивления электроизоляции нарастающим ступенчатым напряжением (SV);
- Измерение коэффициента разряда диэлектриков (DD);
- Локализация повреждений (прожиг).
- Цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды;
- Измерение сопротивления защитных проводников RCONTтоком +200 мА (металлосвязь);
- Регулируемые пределы измерения Riso и RCONT;
- Измерение постоянного и переменного напряжения до 750 В;
- Отображение графиков на дисплее в процессе измерения;
- Встроенная инновационная память результатов измерений с возможностью указания наименований объектов и точек измерений; обозначения заказчиков.
- Поддержка опциональной мини Bluetooth клавиатуры;
- Стабильная работа в “шумной” обстановке подстанций, таких как 765 кВ;
- Графический дисплей 5,6 дюймов с подсветкой;
- Подсветка клавиатуры;
- Питание от электросети или встроенного аккумулятора;
- Встроенное зарядное устройство.
Назначение и область применения:

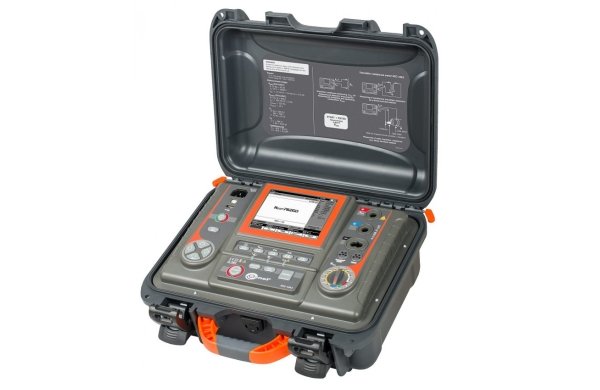

Предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 10 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD). Измеритель имеет максимум интеллектуальных функций среди серии MIC и обладает самым высоким пределом измерения сопротивления (до 40 ТОМ).
| Гарантия: 36 месяцев |
| Номер в Госреестре: 58907-14 |
| Класс защиты: IP40 (IP 67 с закрытой верхней крышкой) |
| Температурный диапазон: -20 °C … +50 °C |
| Габариты ШxВxГ: 390×310×180 мм |
| Масса: 7 кг |
Индекс: WMPLMIC10K1
|
Основные технические характеристики MIC-10k1 Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»Измерение сопротивления электроизоляции RISO
Пределы измерения сопротивления электроизоляции в зависимости от установленного измерительного напряжения
Диапазон измерения согласно IEC 61557-4: 0,12...999 Ом
Диапазон частот: от 45 Гц до 65 Гц
Результат измерения емкости отображается после проведения измерения сопротивления электроизоляции RISO Для измерительного напряжения ниже 100 В результат не гарантирован
|
Стандартная комплектация:
| Количество | Индекс | |
|---|---|---|
| Зажим «Крокодил» изолированный голубой К07 5,5 кВ | 1 | WAKROBU32K07 |
| Зажим «Крокодил» изолированный красный К07 5,5 кВ | 1 | WAKRORE32K07 |
| Зажим «Крокодил» изолированный черный К07 5,5 кВ | 1 | WAKROBL32K07 |
| Зонд острый с разъемом «банан» красный 5кВ | 1 | WASONREOGB2 |
| Зонд острый с разъемом «банан» черный 5кВ | 1 | WASONBLOGB2 |
| Кабель последовательного интерфейса USB | 1 | WAPRZUSB |
| Кабель сетевой стандарта IEC | 1 | WAPRZ1X8BLIEC |
| Провод измерительный с разъемами «банан» 10 кВ красный 3 м | 1 | WAPRZ003REBB10K |
| Провод измерительный с разъемами «банан» 10 кВ синий 3 м | 1 | WAPRZ003BUBB10K |
| Провод измерительный с разъемами «банан» экранированный 10 кВ черный 3 м | 1 | WAPRZ003BLBBE10K |
| Температурный зонд ST-1 | 1 | WASONT1 |
| Футляр L4 | 1 | WAFUTL4 |
Дополнительная комплектация:
| Индекс | |
|---|---|
| Адаптер AutoISO-5000 | WAADAAISO50 |
| Провод измерительный с разъемами «банан» 10 кВ красный 10 м | WAPRZ010REBB10K |
| Провод измерительный с разъемами «банан» 10 кВ красный 20 м | WAPRZ020REBB10K |
| Провод измерительный с разъемами «банан» 10 кВ красный 3 м | WAPRZ003REBB10K |
| Провод измерительный с разъемами «банан» 10 кВ красный 5 м | WAPRZ005REBB10K |
| Провод измерительный с разъемами «банан» 10 кВ синий 10 м | WAPRZ010BUBB10K |
| Провод измерительный с разъемами «банан» 10 кВ синий 20 м | WAPRZ020BUBB10K |
| Провод измерительный с разъемами «банан» 10 кВ синий 3 м | WAPRZ003BUBB10K |
| Провод измерительный с разъемами «банан» 10 кВ синий 5 м | WAPRZ005BUBB10K |
| Провод измерительный с разъемами «банан» экранированный 10 кВ черный 10 м | WAPRZ010BLBBE10K |
| Провод измерительный с разъемами «банан» экранированный 10 кВ черный 20 м | WAPRZ020BLBBE10K |
| Провод измерительный с разъемами «банан» экранированный 10 кВ черный 3 м | WAPRZ003BLBBE10K |
| Провод измерительный с разъемами «банан» экранированный 10 кВ черный 5 м | WAPRZ005BLBBE10K |
| Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» | # |
| Футляр L7 | WAFUTL7 |
