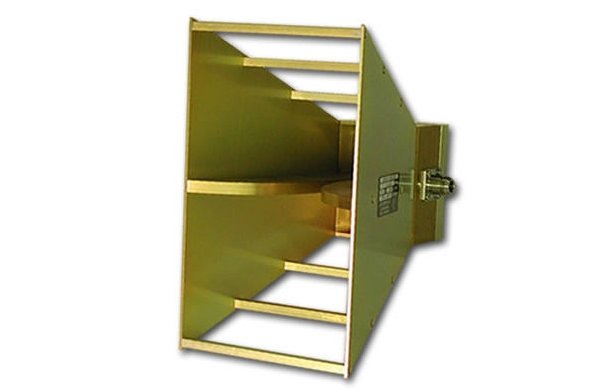

Рупорная антенна A.H.Systems SAS-573 (26,5 ГГц - 40 ГГц)

Артикул: 1-352380

  •  Диапазон SAS-573 частот: 26,5 – 40 ГГц
  • Коэффициент усиления модели: 18.9 – 21.8 дБи
  • Фактор антенны SAS-573: 39.8 - 40.5 дБ/м
  • Мощность пост. максимальная: 10 Вт


Характеристики антенны SAS-573



• Диапазон SAS-573 частот: 26,5 – 40 ГГц

• Коэффициент усиления модели: 18.9 – 21.8 дБи

• Фактор антенны SAS-573: 39.8 - 40.5 дБ/м

• Мощность пост. максимальная: 10 Вт

• Излучение поля максимальное: 150 В/м

• Ширина луча антенны: 17°

• Импеданс nominal: 50 Ом

• Тип разъема антенны: WR-28 - 2.9 мм (female)

• База монтажная устройства: резьба 1/4 - 20 (f)

• Длина/ширина/высота: 10,4/2,8/3,6 см

• Вес рупорной антенны: 0,050 кг



Особенности антенны SAS-573



• Большой диапазон по частотам: 26,5 ГГц – 40 ГГц

• Функции устройства: работа на прием и передачу

• Поляризация антенны SAS-573: линейная

• Калибровка индивид. (на 1 м, горизонт. поляризация)

• Тестирование: MIL-STD (военн.), ст.FCC, ст.TEMPEST и ст.VDE



Описание рупорной антенны SAS-573



Антенна SAS-571 представляет собой широкополосную 2-х гребневую рупорную антенну от AHSystems, использующуюся на частотах 26,5 – 40 ГГц.

Очень высокое значение коэффициента усиления (18.9 – 21.8 дБи), низкое значение КСВ, прочная конструкция и стойкость к мощности (до 10 Вт) делают рупорную антенну SAS-573 идеальной для проведения эффективного тестирования на помехоустойчивость и на излучение.

Широкополосные антенны типа SAS573 значительно сокращают время (t) тестирования и подходят для большинства ходовых стандартов.

Отметим, что для двух-гребенчатой рупорной антенны SAS-573 предусматриваются такие дополнительные принадлежности от A.H.Systems, как: предусилитель, штатив с головкой вращения, кабель и прочее.
