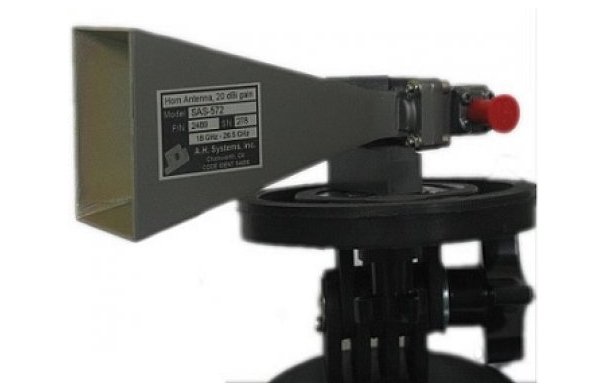

Рупорная антенна A.H.Systems SAS-572 (18 ГГц - 26,5 ГГц)

Артикул: 1-352381

  • Диапазон SAS-572 частот: 18,0 – 26,5 ГГц
  • Коэффициент усиления равен: 18.6 – 21.6 дБи
  • Фактор антенны (1 метр): 36.7 – 37.1 дБ/м


Характеристики антенны SAS-572



• Диапазон SAS-572 частот: 18,0 – 26,5 ГГц

• Коэффициент усиления равен: 18.6 – 21.6 дБи

• Фактор антенны (1 метр): 36.7 – 37.1 дБ/м

• Мощность пост. максимальная: 50 Вт

• Излучение поля максимальное: 200 В/м

• Ширина луча антенны: 15°

• Импеданс nominal: 50 Ом

• Тип разъема антенны: WR-42 - SMA (female)

• База монтажная устройства: 1/4 - 20 (f) резьба

• Длина/ширина/высота: 13,0/4,3/5,6 см

• Вес рупорной антенны: 0,090 кг



Особенности антенны SAS-572



• Частотный диапазон SAS-572: 18,0 – 26,5 ГГц

• Высокий коэффициент усиления: 18.6 – 21.6 дБи

• Функции устройства работы на прием и излучение

• Поляризация антенны SAS-572: линейная

• Калибровка индивид. (на 1 м, горизонт. поляризация)

• Тестирование: ст. воен. MIL-STD, ст. FCC, ст. TEMPEST и ст. VDE



Описание рупорной антенны SAS-572



Антенна SAS-572 представляет собой широкополосную 2-х гребневую рупорную антенну от AHSystems, использующуюся на частотах 18,0 – 26,5 ГГц.

Высокое значение коэффициента усиления (18,6 – 21,6 дБи), низкое значение КСВ, сверхпрочная конструкция, стойкость к большой мощности (до 50 Вт) – все это делает рупорную антенну SAS-572 идеальной для проведения эффективного тестирования на помехоустойчивость и также на излучение.

Данные широкополосные антенны модели SAS572 значительно сокращают время (t) тестирования и подходят для большинства используемых (в том числе военных) стандартов.

Отметим также, что для двух-гребенчатой рупорной антенны предусматриваются такие дополнительные принадлежности от A.H.Systems, как: предусилитель, штатив с головкой вращения, кабель и прочее.
