Измеритель КСВН Р2-58
Р2-58 измеритель КСВН панорамный 3,94-5,64 ГГц

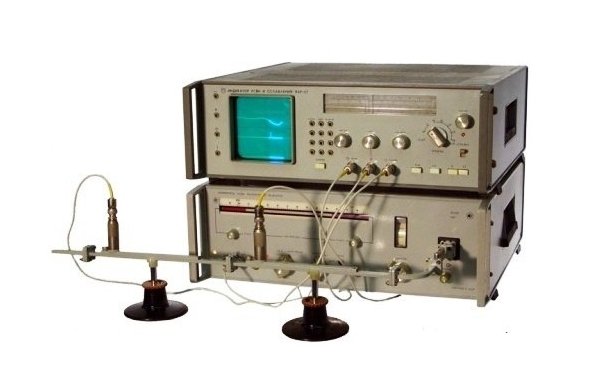

Прибор Р2-58 предназначен для измерения КСВН и ослабления в коаксиальных и волноводных трактах с воспроизведением их частотных характеристик на экране ЭЛТ.
В состав прибора Р2-58 входят ГКЧ, индикаторов КСВН и ослабления, комплект измерительных СВЧ узлов.
Основные технические характеристики Р2-58:
• Диапазон частот: 3,94-5,64 ГГц.
• Пределы измерения КСВН: 1,05-5.
• Погрешность измерения КСВН при калибровке, %:
в полосе частот: 5К,
на частоте змерения: 4К.
• Пределы измерения ослабления, дБ: -35 - 0.
• ВЧ-тракт, мм: 48х24.
• Потребляемая мощность: 200 В*А.
• Рекомендуемая замена: Р2-113
• Масса: 20 кг, 25 кг.
• Габариты: ГКЧ: 488х475х175 мм; индикатора: 480х482х175 мм.
