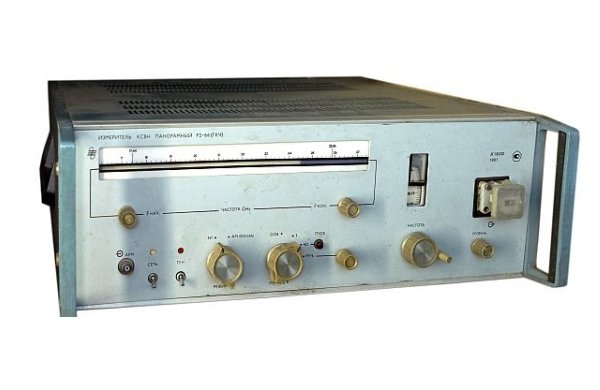

Измеритель КСВН Р2-66
Р2-66 - возможность визуального наблюдения, измерения частотных характеристик КСВН и ослабления и автоматической записи их с помощью двухкоординатных регистрирующих устройств позволяет в сотни раз повысить качество и производительность измерений по сравнению с измерениями на фиксированных частотах с помощью измерительных линий.
Обеспечивается наблюдение частотных характеристик КСВН и ослабления в логарифмическом масштабе, что особенно важно при исследовании узлов с большими перепадами АЧХ.
Основные данные Р2-66
• Диапазон частот 17,44-25,86 ГГц
• Сечение тракта 11Х5,5 мм
• Пределы измерения:
КСВН КСВН 1,06-5;
ослабления -35...0 дБ
• Погрешность измерения КСВН:
в полосе частот ± (5 К + 2)%;
па частоте измерения ±5 К %
• Погрешность измерения ослабления ±(0,05 Ах + 0,5) дБ
• Динамический диапазон в логарифмическом режиме 35 дБ
• Точность отсчета частоты по внутреннему частотомеру ±0,5%
