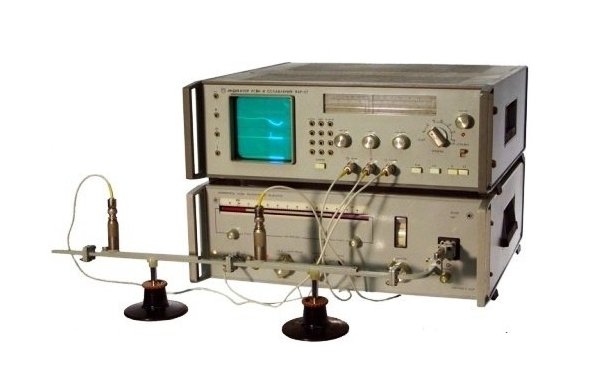

Измеритель КСВН Р2-68
Р2-68 предназначен для измерения и контроля в непрерывной полосе частот КСВН и ослабления волноводных устройств.
В состав прибора Р2-68 входит ГКЧ, индикатор КСВН и ослабления, комплект измерительных СВЧ-узлов.
В качестве источника СВЧ мощности в приборах используется лампа обратной волны.
Основные данные Р2-68
• Диапазон частот: 37,5-53,57 ГГц (Р2-68), 53,57-78,33 ГГц
• Сечения волноводных трактов: 16X8, 17X8 мм (с переходами)
• Пределы измерения:
КСВН 1,1-5,0;
ослабления -30...0 дБ
• Погрешность измерения относительно уровня калибровки:
КСВН ±(5 К+5)%
ослабления ±(0,05 А х +0,75) д
• Погрешность установки частоты не более ± 1 %
