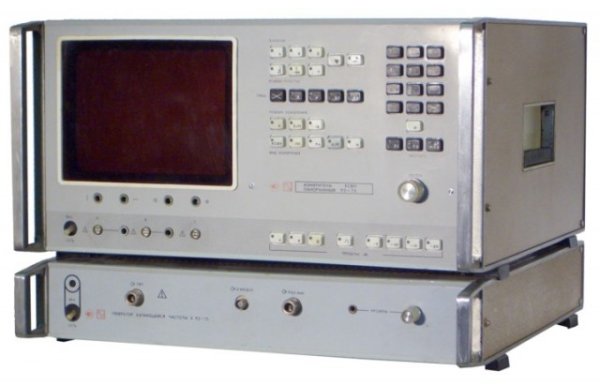

Измеритель КСВН Р2-73
Р2-73 предназначен для измерения КСВН и ослабления коаксиальных СВЧ устройств с воспроизведением их частотных характеристик на экране ЭЛТ с одновременным цифровым отсчетом измеряемых величин.
Встроенный микропроцессор обеспечивает:
управление процессами измерений и обработки информации;
диалоговый режим измерений на экране ЭЛТ;
автоматическое обнаружение ошибок и неверных действий оператора при измерениях;
воспроизведение частотных характеристик, высокоточный цифровой отсчет измеряемых величин и частоты;
запоминание исследуемых характеристик и проведение сравнительных измерений;
двухканальный режим измерения;
контроль СВЧ мощности;
одновременное измерение КСВН и ослабления четырехполюсников. Сервисные подпрограммы самоконтроля, самодиагностики и автокомпенсации погрешностей гарантируют достоверность и высокую точность измерений.
По основным параметрам и эргономическим показателям значительно превосходит измеритель РК2-47.
Основные данные Р2-73
• Диапазон частот 10-1250 МГц
• Пределы измерения:
КСВН: 1,07-5,0 (3,5/1,5 мм, 50 Ом), 1,03-5,0 (7/3 и 16/7 мм, 50 Ом, 16/4,0 мм, 75 Ом);
ослабления -50... + 30 дБ
• Погрешность измерения:
КСВН ±(3 К+ 1)%;
ослабления ± (0,03 АХ+0,2) дБ
