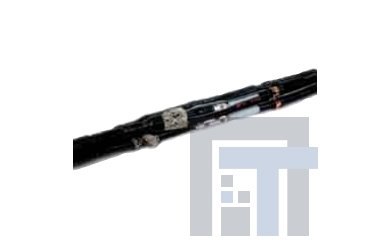

| Холодноусаживаемая переходная муфта 3M Cold Shrink QS2000E Серия 92- FS 233M2 Назначение Эти переходные муфты предназначены для соединения трехжильных кабелей с бумажнопропитанной изоляцией с тремя одножильными кабелями с изоляцией из сшитого полиэтилена, с экранированными жилами с медным проволочным экраном*, работающих под напряжением 6/10(12) кВ, в соответствии со стандартами VDE или подобными. Для любых типов соединителей. * - для приобретения кабелей с ленточным медным экраном обратитесь к представителям компании 3М. Описание Изделие QS2000E производства компании представляет собой муфту холодной усадки в виде одноэлементного многослойного цилиндрического корпуса, выполненного из кремнийорганической резины, с встроенными в него элементом выравнивания напряженности электрического поля, изоляционным слоем материала и полупроводящим слоем материала. Корпус муфты из кремнийорганической резины QS2000E поставляется в растянутом в радиальном направлении виде, размещенным в растянутом состоянии на удаляемом полимерном опорном корде. В процессе монтажа опорный корд разматывают в направлении против движения часовой стрелки, в результате чего корпус муфты усаживается на сросток монтируемого кабеля. Развиваемое при этом кремнийорганической трубкой постоянное значение радиального давления гарантирует надежность работы изделия в течение всего его срока службы. Муфта сочетает в себе термоусаживаемые и холодноусаживаемые материалы. Преимущества • Простота монтажа путем извлечения спиралевидного корда • Широкий диапазон применения • Технология холодной усадки не требует применения огня/нагрева и специального инструмента, например, горелки для усадки (для комплектов с холодноусаживаемым кожухом) • Снижен риск ошибки монтажника, толщина стенки не зависит от монтажника • Отличная усадка при температурах до -20°С • Тело муфты сделано из силикона |
| Характеристики | ||||||
| Тип кабеля, например |
Размеры кабеля с бумажной изоляцией |
Размеры ПЭ кабеля | Обозначение | |||
| Минимальный диаметр над оболочкой кабеля, мм |
Сечение жил, мм² | Максимальный диаметр над оболочкой кабеля, мм |
Диаметр над изоляцией, мм |
Сечение жил, мм² | ||
| А)СБ, АА Шв - (А)ПвВ, (А)ПвП, (А)ПвПг |
12,0 | 25 – 70 | 36 | 14,6 – 25,2 | 50 – 150 | 92-FS 213-3 /М2 |
| 12,0 | 25 – 70 | 46 | 19,1 – 36 ,8 | 120 – 240 | 92-FS 223-3 /М1 | |
| 17,4 | 95 – 240 | 46 | 18,0* - 36 ,8 | 95 – 240 | 92-FS 233-3 /М2 | |
* - с адаптерной трубкой
|
|
