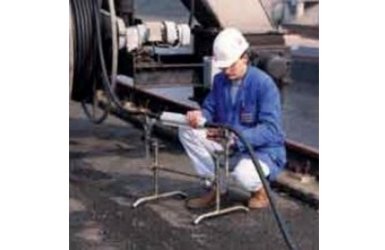

| Заливная гибкая соединительная муфта 3M с компаундом № 2140 U Серия 92-AV 5x4 PL Назначение Заливная гибкая соединительная муфта разработана специально для соединения и ремонта гибких силовых кабелей на напряжения до 6 кВ. Преимущества • Рекомендуется для капитального ремонта кабеля. • Большая долговечность отремонтированного соединения • Экономичность и быстрота монтажа муфты. • Место соединения муфтой может наматываться на барабан • Корпус муфты может использоваться много раз. • Разрешение Ростехнадзора • Затвердевший компаунд сохраняет эластичность и гибкость в течение срока эксплуатации • Высокая адгезия к изоляции жил и оболочке кабеля, в том числе при длительной и переменной изгибающей нагрузке |
| Характеристики | ||||
| Тип кабеля | Сечение | Дополнительный размер по диаметру оболочки, мм |
Номер комплекта | Марка кожуха |
| КГЭ-6 кВ | 3 х 25 – 3 х 50 | 40 – 87 | 92-AV 524 PL | М 30 |
| 3 х 50 – 3 х 150 | 27 – 150 | 92-AV 534 PL | М 40 | |
| Таблица рекомендованного количества компаунда 2140 U | |||
| Марка корпуса | Тип комплекта, из которого взят кожух |
Диаметр оболочки кабеля | Количество упаковок емкостью 65 0 гр. |
| М 20 | 91-AV/60 | 40 – 63 | 2 |
| М 30 | 91-AV/70 92-AV524 PL |
47 – 100 | 4 |
| М 40 | 92-AV534 PL | 27 – 150 | 6 |
Комплект поставки В комплект поставки соединительной муфты входит корпус, упаковка с компаундом №2140, уплотнительная лента, абразивная лента и инструкция по монтажу. В комплект поставки не входят соединители. Компаунд можно заказывать отдельно. После использования комплекта соединительной муфты можно использовать кожух для ремонта оболочек кабелей на напряжение до 10 кВ. Для этого понадобится докупать некоторое количество компаунда. |
