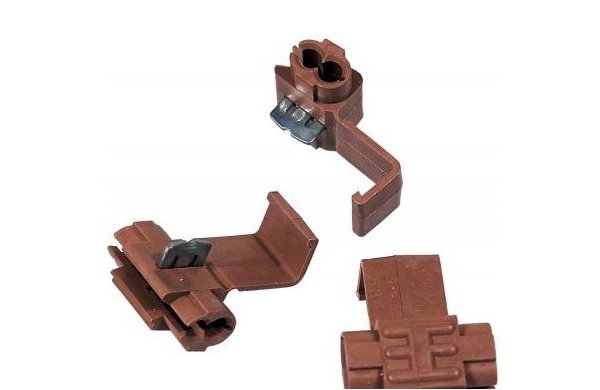

| Электрические соединители с врезным контактом 3M Scotchlok Электрические соединители ScotchlokTM с врезным контактом предназначены для соединения или присоединения силового провода (отвода) к магистральному проводу и изоляции соединения. Соединители рассчитаны на использование с медными силовыми кабелями/проводами, однопроволочными или многопроволочными, гибкими или жесткими. Сечение проводов – от 0,5 мм2 до 4,0 мм2, максимальный диаметр изоляции – до 4,8 мм. Врезной контакт (IDC – Insulation Displacement Contact) обеспечивает качественное соединение без зачистки изоляции и пайки. Соединители IDC имеют пружинный ножевой контакт, который при нажатии прорезает изоляцию и внедряется в медь проводников. Крышка соединителя защелкивается и удерживает контакт в проводниках, обеспечивая герметичность контактной зоны и способствуя диффузии, которая со временем приводит к «холодной сварке» провода и контакта. Корпус соединителей сделан из полипропилена, устойчивого к химическим веществам и растворителям. Ножевой контакт – из устойчивой к коррозии луженой латуни. Соединители серии 314 и 316 IR содержат гидрофобный заполнитель, обеспечивающий защиту соединения от влаги. Для монтажа соединителей достаточно обычных плоскогубцев. Инструкция по монтажу ВНИМАНИЕ! Перед установкой соединения необходимо отключить питание. Все электромонтажные операции должны производиться в соответствии с принятыми правилами и нормами. 1 Вставить незачищенный магистральный провод в проходной канал соединителя. 2 Закрыть боковую крышку до щелчка (только для ScotchlokТМ 558). 3 Полностью вставить незачищенный провод (отвод) для соединения или присоединения. 4 Держа инструмент перпендикулярно проводам, нажать на U-образный контакт до упора в поверхность пластиковой изоляции. 5 Защелкнуть верхнюю крышку. |
| Параметры | ||||||
| Тип | Применение | Номинальное сечение провода, мм² |
Номинальное напряжение, В |
Предельная температура, °С |
Цвет | Испытания |
| 3M 314 | гелезаполненный соединитель* | 0,5–1,5 | 600 | 105 | синий, белый | UL/CSA |
| 3M 316 IR | гелезаполненный соединитель* | 0,5–1,5 | 600 | 105 | черный, белый | – |
| 3M 534 | соединитель + ответвитель | 1,5–2,5 | 600 | 105 | серый | – |
| 3M 558 | соединитель + ответвитель | 0,5–1,5 | 600 | 105 | красный | UL/CSA/CE |
| 3M 560 | соединитель + ответвитель | 0,75–1,5 | 600 | 105 | голубой | UL/CSA/CE |
| 3M 560 В | соединитель | 0,75–1,5 | 600 | 90 | темно–синий | UL/CSA |
| 3M 562 | соединитель + ответвитель | 2,5 – 4,0 | 600 | 90 | желтый | UL/CE |
| 3M 567 | соединитель + ответвитель | проходной 3,0–4,0 ответвитель 0,75–1,5 |
600 | 105 | коричневый | UL/CSA/CE |
| 3M 804 | гелезаполн. соед.+ ответв.* | 0,75–1,5 | 600 | 75 | синий | UL/CSA |
| 3M 905 | соединитель + ответвитель | проходной 0,75–1,5 ответвитель 0,5–0,75 |
32 | 90 | красный | CE |
| 3M 951 | соединитель | 0,5–1,0 | 400 | 105 | коричневый | UL/CSA |
| 3M 952 | соединитель | 0,75–1,5 | 400 | 105 | голубой | UL/CS |
| 3M 953 | соединитель | 3,0 | 400 | 105 | желтый | UL/CSA |
| 3M 972 | держатель плавкой предохранительной вставки |
0,75–1,5 | 32 | 90 | голубой | – |
| 3M В–63–1203 | ответвитель для 951 | 0,5–1,0 | 400 | 105 | красный | – |
| 3M С–63–1203 | ответвитель для 952 | 0,75–1,5 | 400 | 105 | голубой | – |
| 3M D–63–1203 | ответвитель для 953 | 2,5 | 400 | 105 | желтый | – |
* Для наружной установки и применений, где требуется защита от влаги
