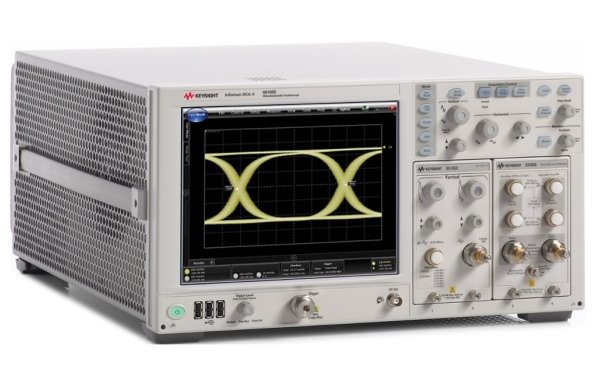

Базовый блок широкополосного осциллографа Infiniium DCA-X Keysight 86100D

Артикул: 1-359613

  • Полоса пропускания / Полоса анализа: -
  • Размер дисплея: 6,4 см (10,4 дюйма)
  • Минимальный уровень шумов: -
  • Поддерживаемые скорости передачи данных: -


Анализатор электрических и оптических сигналов и рефлектометр во временной области
  • Платформа состоит из базового блока и измерительных модулей
  • Прецизионные измерения параметров высокоскоростных сигналов с помощью одной клавиши
  • Широкие функциональные возможности по анализу сигналов
  • Интерфейс FlexDCA позволяет повысить эффективность тестирования в ходе исследований и разработок и в процессе производства
  • Оптические модули для тестирования в процессе разработки и производства приемопередатчиков
  • Электрические модули для тестирования в процессе разработки и определения параметров специализированных СБИС/ПЛИС/ИС
  • Модули для измерения параметров отражения и передачи во временной области и S-параметров в процессе разработки устройств с последовательными шинами и определения характеристик кабелей и печатных плат
Основные возможности и технические характеристики:
  • Полоса пропускания 90 ГГц
  • Конфигурирование базового блока для анализа электрических и оптических сигналов и измерения параметров отражения и передачи во временной области/S-параметров
  • Быстрое и точное измерение параметров джиттера благодаря сверхнизкому пороговому значению джиттера (100 фс СКЗ) и шума (250 мкВ)
  • Более 50 встроенных стандартизованных масок с функцией автоматического анализа попадания сигнала в пределы маски
  • Параллельное измерение характеристик нескольких сигналов, захват и анализ до 16 сигналов одновременно
  • Защита инвестиций за счет возможности модернизации и благодаря обратной совместимости базовых блоков
Полоса пропускания / Полоса анализа -
Размер дисплея 26,4 см (10,4 дюйма)
Минимальный уровень шумов -
Поддерживаемые скорости передачи данных -
Тип входного разъема -
Тип модуля
  • Оптический
  • Электрический
  • Рефлектометр во временной области
Приложения
  • Приложения, задаваемые пользователем
  • Оптический передатчик
  • 100GBASE-CR10 (IEEE 802.3ba)
  • 100GBASE-CR4 (IEEE 802.3bj)
  • 100GBASE-KR4
  • 10GBASE-KR (IEEE 802.3ap)
  • 40GBASE-CR4
  • 40GBASE-KR4 (IEEE 802.3bj)
  • CAUI
  • OIF CEI 3.1
  • SFF8431
  • XLAUI
  • nPPI (IEEE 802.3ba)
Операционная система Windows 7
Стробоскопические  Да
